VueDétaillée

Barre d'outils Menu

Mise en plan
Mise en page

Vue

Mise en page > Ajouter une vue détaillée

La commande VueDétailée permet de gérer les fenêtres détaillées de la mise en page.

Les fenêtres détaillées sont des fenêtres de modélisation qui peuvent être placées dans une fenêtre de mise en page.

Les vues détaillées sélectionnées peuvent être copiées avec la commande Copier.

Options de la ligne de commande

Ajouter

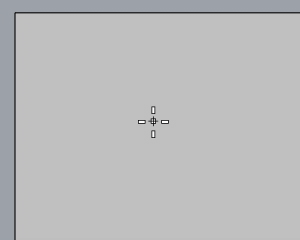

Dessine un rectangle pour ajouter une vue détaillée.

Activez les points de contrôle de la vue détaillée.

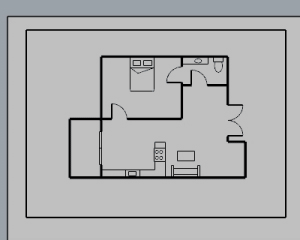

Faites glisser les points de contrôle de la vue détaillée pour changer sa taille.

Cliquez sur une vie active et faites-la glisser pour la déplacer. Elle peut se trouver sur ses voisines.

Activer

Vous pouvez aussi double cliquer sur la vue détaillée pour l'activer. Double-cliquez sur une autre partie de l'écran pour la désactiver.

DepuisVueDétaillée

Ajoute une nouvelle vue détaillée dont la direction est définie à partir de la position relative de la vue détaillée sélectionnée.

Projection (ProjectionEuropénne/ProjectionAméricaine)

Crée les nouvelles vues détaillées avec une projection européenne ou américaine.

Projection du premier dièdre

Projection du troisième dièdre
Échelle

Définit la correspondance entre une distance sur la mise en page et une distance dans le modèle.

Verrouiller

La vue détaillée est verrouillée afin de ne pas pouvoir la déplacer ou zoomer.

Déverrouiller

Les vues détaillées verrouillées sont déverrouillées.

ActiverPage

Active ou désactive la vue détaillée et replace le contrôle dans la fenêtre de mise en page. Vous pouvez aussi double cliquer ailleurs dans l'écran.

Propriétés de la vue détaillée

Gère les propriétés objet des vues détaillées sélectionnées.

Options

Nom

Le titre de la fenêtre de la vue détaillée.

Verrouillée

La vue détaillée est verrouillée afin de ne pas pouvoir la déplacer ou zoomer.

Valeur de l'échelle

Définit le facteur d'échelle de la vue détaillée.

___ <unités> sur la mise en page
___ <unités> dans le modèle

Coter des distances dans des mises en page

Dans les fenêtres de mise en page, les objets dans les vues détaillées sont annotés avec la distance de l'espace de modélisation.

Dans cet exemple, le cercle bleu est dans la fenêtre de mise en page. Son rayon est marqué comme étant de 10 unités (la distance dans l'espace de mise en page). Le cercle rouge est dans la vue détaillée. Son rayon est marqué comme étant de 100 unités (la distance dans l'espace de modélisation) que la cote de rayon soit créée dans la vue détaillée ou dans la fenêtre de mise en page.

Sélectionner des objets dans les fenêtres de vue détaillée

  1. Double cliquez dans une vue détaillée la rendre active.
  2. Sélectionnez des objets dans la vue détaillée.
  3. Maintenez la touche Maj enfoncée et double cliquez dans une autres vue détaillée.
    L'objet sélectionné dans la première vue détaillée reste sélectionné.

Commandes liées

CopierVueDétailléeDansFenêtre

Barre d'outils Menu

Mise en page

Pas dans les menus

La commande CopierVueDétailléeDansFenêtre copie la vue détaillée sélectionnée dans une fenêtre de modélisation.

Étapes

CopierFenêtreDansVueDétaillée

Barre d'outils Menu

Mise en page

Pas dans les menus

La commande CopierFenêtreDansVueDétaillée copie ou déplace une fenêtre de modélisation dans une nouvelle mise en page sous forme de vue détaillée.

Étapes

Options de la ligne de commande

Transfert

Copier

Copie la fenêtre de modélisation sélectionnée dans une nouvelle mise en page et conserve la fenêtre de modélisation.

Déplacer

Copie la fenêtre de modélisation sélectionnée dans une nouvelle mise en page et supprime la fenêtre de modélisation.

CacherDansVueDétaillée

Barre d'outils Menu

Mise en page
Visibilité

Pas dans les menus

La commande CacherDansVueDétaillée dissimule les objets sélectionnés dans une vue détaillée.

Options de la ligne de commande

VueDétaillée (Active/Inactive)

Cache les objets sélectionnés uniquement dans la vue détaillée Active ou dans toutes les vues détaillées Inactives de la mise en page.

AfficherDansVueDétaillée

Barre d'outils Menu

Mise en page

Visibilité

Pas dans les menus

La commande AfficherDansVueDétaillée permet de réafficher tous les objets cachés dans une vue détaillée.

AfficherSélectionDansVueDétaillée

Barre d'outils Menu

Mise en page
Visibilité

Pas dans les menus

La commande AfficherSélectionDansVueDétaillée réaffiche les objets cachés sélectionnés dans une vue détaillée.

CacherCalquesDansVueDétaillée

BarreOutils Menu

Mise en page
Visibilité

Pas dans les menus

La commande CacherCalquesDansVueDétaillée dissimule des calques dans une vue détaillée.

AfficherCalquesDansVueDétaillée

Barre d'outils Menu

Mise en page
Visibilité

Pas dans les menus

La commande AfficherCalquesDansVueDétaillée réaffiche les calques cachés dans une vue détaillée.

Voir aussi

Mise en page

Crée une fenêtre de mise en page pour l'impression.

SélVueDétaillée

Sélectionner tous les rectangles des vues détaillées dans une fenêtre de mise en page.

Utiliser les outils de mise en plan

Gérer la visibilité des objets
