Tipos de línea
| Barra de herramientas | Menú |
|---|---|
|
|
Archivo Propiedades |
Las propiedades de Tipo de línea administran los patrones de tipo de línea del modelo actual.
- El uso de tipos de línea muestra curvas rayadas o punteadas.
- Los tipos de línea se asignan como propiedades de objeto y capa.
- Los tipos de línea sólo afectan a las curvas, no a las superficies, ni sólidos ni otros tipos de objetos.
Añadir
Añade una definición de tipo de línea.
Copiar
Crea una copia de la definición de tipo de línea seleccionada.
Eliminar
Elimina una definición de tipo de línea.
Importar
Importa definiciones de tipo de línea desde un archivo .3dm, .lin o .txt.
En el cuadro de diálogo Importar tipos de línea, seleccione los tipos de línea para importar.
Restaurar valores predeterminados
Restaura los tipos de línea predeterminados que se han borrado.
Escala de espacio del modelo
Define el factor de escala global de todos los patrones de tipo de línea en vistas de modelo.
El comando DefinirEscalaDeTipoDeLínea puede cambiar esta opción desde la línea de comandos.
Nombre y patrón
Continua
Bordes
Centro
GuiónPunto
Con guión
Puntos
Oculto
Patrón
Los tipos de línea se definen mediante una lista separada por comas de longitudes de rayas y espacios, empezando por una raya. Una raya de longitud cero es un punto.
Pulgadas
Define las escala de visualización de los tipos de línea en pulgadas.
Milímetros
Define las escala de visualización de los tipos de línea en milímetros.
Estilo de tapa
Dibuja los extremos de las curvas con el estilo Plano (izquierda), Redondo (centro) o Cuadrado (derecha).
Estilo de unión
Dibuja las esquinas unidas a la curva con el estilo Inglete (izquierda), Redondo (centro) o Bisel (derecha).
-
Active la opción Visualización de impresión para ver los estilos de tapa y de unión en las vistas.
Unidades de anchura (píxeles / unidades de longitud)
Define el ancho del tipo de línea en base a píxeles de pantalla o unidades de longitud.
-
La anchura en píxeles está pensada únicamente para capturas de pantalla. No afecta a la Vista previa de impresión en vistas ni a Imprimir. Para imprimir tipos de línea con anchuras, configure los tipos de línea para que utilicen la anchura de la unidad de longitud, o configure la opción Ancho de impresión en las propiedades del objeto o en las capas.
-
El ancho de impresión anula el ancho del tipo de línea en píxeles, pero no en unidades de longitud.
-
El ancho del tipo de línea puede mostrarse en las vistas cuando la Vista previa de impresión está activada o desactivada. El ancho de impresión necesita que la vista previa de impresión esté activada para mostrarse.
Ahusar
Activa el trazo de línea para el tipo de línea.
Posición de ahusado (0 a 1)
Define la ubicación en una curva donde se aplica el Ancho de ahusado.
0 es en el inicio de una curva y 1 en el final.
El valor por defecto de 0,5 es la mitad de la longitud de la curva.
- Utilice el comando Dir para intercambiar el inicio y el final de una curva.
Ancho de ahusado
Controla el ancho de línea en la posición de ahusado.
Ancho de final
Controla el ancho de línea al final del curva.
- La opción Ancho controla el ancho inicial.
Impresión y visualización
Usar unidades del modelo

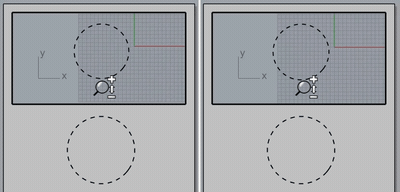

Cuando esta opción está activada (derecha), los segmentos de tipo de línea de las vistas de detalle utilizan unidades del modelo para imprimir.
Cuando esta opción está desactivada (izquierda), los segmentos de tipo de línea de las vistas de detalle utilizan unidades del diseño para imprimir. Los segmentos de tipo de línea en las vistas de detalle y en el diseño se imprimirán con la misma escala, independientemente de la escala de la vista de detalle.
Para definir tipos de línea en objetos
- En Propiedades de objeto, en Tipos de línea, haga clic en una opción.
El tipo de línea predeterminado es Por capa.
Para definir tipos de línea en capas
- En el panel Capas, en la columna Tipos de línea, seleccione una opción.
o - Utilice el comando DefinirTipoDeLíneaDeCapa.
Para definir tipos de línea
- Utilice los controles para agregar un nuevo tipo.
Para crear un nuevo tipo de línea
- Haga clic en el botón .
Se agregará un nuevo tipo de línea a la lista. -
Haga clic en el nombre para cambiarlo.
- Mientras el nuevo tipo de línea esté activo, en el cuadro de edición Patrón, especifique el patrón para el tipo de línea.
Ejemplo
"1,1" especifica un patrón con una raya de 1 unidad, seguido de un espacio de 1 unidad.
"2,.5" especifica un patrón con una raya de 2 unidades, seguido de un espacio de 0.5 unidades.
"1,.25,.25,.25" especifica un patrón con una raya de 1 unidad, seguido de un espacio de .25 unidades, una raya de .25 unidades y un espacio de .25 unidades.
Así pueden crearse patrones complejos de raya-espacio.
Para cambiar el nombre de un tipo de línea
- Seleccione un tipo de línea para resaltarlo.
- Haga clic en el nombre para cambiarlo.
- El tipo de línea predeterminado Continua no se puede cambiar de nombre.
Unidades de tipos de línea
En los archivos de tipos de línea de Rhino, especifique las unidades con un indicador. Todos los patrones de línea subsiguientes usarán las unidades especificadas. Puede volver a cambiar de un modo al otro dentro de un mismo archivo. Si no se encuentra ningún indicador, se usan mm.
Ejemplo
#mm
Define patrones de línea subsiguientes a unidades en mm.
#pulgada
Define patrones de línea subsiguientes a unidades en pulgadas.
Para usar tipos de línea definidos en otro modelo de Rhino
- En Propiedades de documento: Tipos de línea, haga clic en para cargar los patrones de tipos de línea desde un archivo de Rhino o un archivo .lin.
- Defina tipos de línea en los archivos de plantilla.
- Copie una línea con la definición del tipo de línea y péguelo en el modelo actual.
Comandos relacionados
|
Barra de herramientas |
Menú |
|---|---|
|
|
Curva Curva desde objetos > Extraer segmentos de tipo de línea |
El comando ExtraerSegmentosDeTipoDeLínea convierte los patrones de tipo de línea de las curvas seleccionadas en segmentos de curva y puntos.
-
Las propiedades de tipo de línea de los segmentos de curva extraídos se definirán en por objeto y continuo.
Opciones de la línea de comandos
EliminarOriginal
Elimina las curvas de entrada.
AgruparResultado
Convierte los segmentos de curva extraídos de cada curva de entrada en un grupo.
CapaDeSalida=CapaActual/CapaDeEntrada
Coloca los segmentos de curva extraídos en la capa actual o en la misma capa de las curvas de entrada.
| Barra de herramientas | Menú |
|---|---|
|
|
El comando MostrarTiposDeLínea configura cómo se muestran los tipos de línea en las vistas.
Opciones de la línea de comandos
MostrarTiposDeLínea
Activa o desactiva la visualización de tipo de línea en las vistas.
PatrónPorSegmento
Reinicia el patrón de tipo de línea al inicio de cada segmento de polilínea.
ÁnguloDeDivisiónDeSegmentoDePatrón
Reinicia el patrón de tipo de línea cuando el ángulo entre los segmentos de polilínea supera este valor.
|
Barra de herramientas |
Menú |
|---|---|
|
|
Ventana Paneles > Tipos de línea |
El comando TiposDeLínea muestra las definiciones de tipo de línea del documento en un panel con pestañas.
Panel Tipos de línea
Nuevo
Añade un nuevo tipo de línea al documento.
Copiar
Duplica el tipo de línea seleccionado.
Eliminar
Elimina el tipo de línea seleccionado del documento.
Escala de espacio del modelo
Define el factor de escala global de todos los patrones de tipo de línea en vistas de modelo.
El comando DefinirEscalaDeTipoDeLínea puede cambiar esta opción desde la línea de comandos.
Nombre y patrón
Continua
Bordes
Centro
GuiónPunto
Con guión
Puntos
Oculto
Para ordenar tipos de línea
(Solo para el panel Tipos de línea)
-
Haga clic en el nombre o en la cabecera del patrón para ordenar la lista de tipos de línea.
Patrón
Nombre
Nombre del patrón de tipo de línea.
Segmentos
Los tipos de línea se definen mediante una lista separada por comas de longitudes de rayas y espacios, empezando por una raya. Una raya de longitud cero es un punto.
Unidades de segmento
Define las escala de visualización de los tipos de línea en milímetros o pulgadas.
Estilo
Estilo de tapa
Dibuja los extremos de las curvas con el estilo Plano (izquierda), Redondo (centro) o Cuadrado (derecha).
Estilo de unión
Dibuja las esquinas unidas a la curva con el estilo Inglete (izquierda), Redondo (centro) o Bisel (derecha).
-
Active la opción Visualización de impresión para ver los estilos de tapa y de unión en las vistas.
Anchura
Unidades de anchura (píxeles / unidades de longitud)
Define el ancho del tipo de línea en base a píxeles de pantalla o unidades de longitud.
-
La anchura en píxeles está pensada únicamente para capturas de pantalla. No afecta a la Vista previa de impresión en vistas ni a Imprimir. Para imprimir tipos de línea con anchuras, configure los tipos de línea para que utilicen la anchura de la unidad de longitud, o configure la opción Ancho de impresión en las propiedades del objeto o en las capas.
-
El ancho de impresión anula el ancho del tipo de línea en píxeles, pero no en unidades de longitud.
-
El ancho del tipo de línea puede mostrarse en las vistas cuando la Vista previa de impresión está activada o desactivada. El ancho de impresión necesita que la vista previa de impresión esté activada para mostrarse.
Ahusar
Ahusada
Activa el trazo de línea para el tipo de línea.
Posición de ahusado (0 a 1)
Define la ubicación en una curva donde se aplica el Ancho de ahusado.
0 es en el inicio de una curva y 1 en el final.
El valor por defecto de 0,5 es la mitad de la longitud de la curva.
- Utilice el comando Dir para intercambiar el inicio y el final de una curva.
Ancho de ahusado
Controla el ancho de línea en la posición de ahusado.
Ancho de final de ahusado
Controla el ancho de línea al final del curva.
- La opción Ancho controla el ancho inicial.
Menú contextual mediante clic con el botón derecho
-
Haga clic con el botón derecho del ratón en un tipo de línea para mostrar el menú contextual.
Asignar a los objetos seleccionados
Aplica el tipo de línea a los objetos de la selección.
-
O bien, seleccione las curvas y pulse Mayús+doble clic en el patrón de tipo de línea.
Asignar a capa
Aplica el tipo de línea a la capa seleccionada.
Seleccionar objetos
Selecciona los objetos que muestran el tipo de línea que puede ser Por capa o Por objeto.
-
O bien, haga doble clic en el patrón de tipo de línea.
-
Solo se seleccionarán los tipos de objeto que admitan la visualización de tipos de línea.
-
Los objetos de las referencias de bloque que utilizan el tipo de línea no pueden seleccionarse.
Copiar
Crea una copia del tipo de línea.
Eliminar
Elimina el tipo de línea del documento.
Restaurar valores predeterminados
Restaura los tipos de línea predeterminados que se han borrado.
|
Barra de herramientas |
Menú |
|---|---|
|
|
El comando DefinirTipoDeLíneaPersonalizado permite editar las propiedades de tipo de línea personalizadas de un objeto en un cuadro de diálogo flotante.
| Barra de herramientas | Menú |
|---|---|
|
|
|
El comando DefinirTipoDeLínea especifica un tipo de línea para las curvas seleccionadas.
Pasos
- Seleccione curvas.
- En el cuadro de diálogo Seleccionar tipos de línea, seleccione un tipo de línea de la lista.
| Barra de herramientas | Menú |
|---|---|
|
|
|
El comando DefinirTipoDeLíneaDeCapa especifica un tipo de línea para capa especificada.
Pasos
- Especifique un nombre de capa.
- Especifique un tipo de línea.
| Barra de herramientas | Menú |
|---|---|
|
|
|
El comando DefinirEscalaDeTipoDeLínea especifica la escala de tipo de línea global desde la línea de comandos.
