ChaflánEnSup

Barra de herramientas Menú

Superficies

Superficie

Achaflanar superficies

 Historial activado

El comando AchaflanarSup crea una superficie reglada como chaflán entre dos bordes de superficie de entrada.

Pasos

  1. Seleccione la primera superficie.

    Haga clic en el lado de la superficie que desee mantener después de achaflanar.

  2. Seleccione la segunda superficie.

    Haga clic en el lado de la superficie que desee mantener después de achaflanar.

Advertencia

Este comando funciona de manera similar al rodamiento de una pelota de un radio definido por los bordes de las superficies. Si una esquina es más estrecha que el radio de la pelota, la pelota no puede girar y el comando puede fallar.

Opciones de la línea de comandos

Distancias

Distancia desde la intersección de las superficies hasta el borde del chaflán.

Extender

Cuando una superficie de entrada es más larga que la otra, la superficie de chaflán se extiende en el borde más largo.

Recortar

Recorta las superficies originales en las intersecciones con la superficie resultante.

No

No recorta.

Utiliza la superficie de salida para recortar la superficie de entrada cuando es posible.

Es compatible con el Historial cuando Recortar=No.

Subdividir

Parte las superficies originales en los bordes de las superficies resultantes.

EmpalmarSup

Barra de herramientas Menú

Principal
Principal2
Superficies

Superficie

Empalmar superficies

 Historial activado

El comando EmpalmarSup crea una superficie redondeada de radio constante entre dos superficies.

Pasos

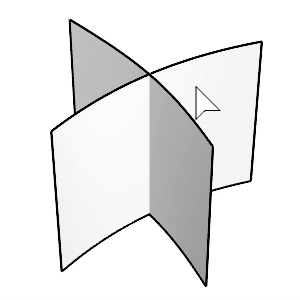

  1. Seleccione la primera superficie.

    Haga clic en el lado de la superficie que desee mantener después del empalme.

  2. Seleccione la segunda superficie.

    Haga clic en el lado de la superficie que desee mantener después del empalme.

Advertencia

Este comando funciona de manera similar al rodamiento de una pelota de un radio definido por los bordes de las superficies. Si una esquina es más estrecha que el radio de la pelota, la pelota no puede girar y el comando puede fallar.

Sugerencias

  • Empalme siempre desde el radio más grande al radio más pequeño en el modelo.
  • Quite los bordes que pueda antes del empalme con la opción FusionarTodasLasCaras o mediante la creación de superficies de un modo más fácil. Menos bordes intersecados = Menos problemas cuando el empalme se desarrolla a lo largo de los bordes e intenta recortarse y unirse con las superficies adyacentes.
  • Asegúrese de que hay suficiente espacio para que la superficie de empalme se recorte y se una con las superficies adyacentes. Las relaciones de ángulo entre superficies, la doblez de la curva en el carril alrededor de las esquinas y el tipo de carril desempeñan un papel importante en cada caso particular.

Command-line options

Radius

Sets the radius of the fillet surface. It will be the initial value of the Radius slider in the options dialog

Options

Radius

Move the slider to change the radius, or double-click on the slider to enter a value.

Range

Click a number button to change the range of the slider for smaller or larger adjustment.

Tipo de mezcla
Arco

Crea una superficie de empalme con secciones de arco y tangente (G1) en las superficies de entrada.

Deformable

Añade más puntos de control a las secciones de empalme para ajustar la tangencia.

Grado deformable

Define el grado de las secciones de empalme de 3 a 5.

Tangente

Desplaza los segundos puntos de ambos finales en la dirección de la tangente.

Tangencia (Para grado 4 y 5)

Mueve los puntos del centro para afilar o aplanar las secciones del empalme.

Mezcla G2

Crea una superficie de mezcla conectada a las superficies de entrada con continuidad de curvatura (G2).

Recortar

Utiliza la superficie de salida para recortar las superficies de entrada cuando es posible.

Es compatible con el Historial cuando no está marcada la opción Recortar.

Extender

Cuando una superficie de entrada es más larga que la otra, la superficie de empalme se extiende hasta los bordes de la superficie de entrada.

Véase también

Empalmar, mezclar o achaflanar curvas y superficies

Wiki de Rhino: Empalme avanzado
