UVNVerschieben

Werkzeugleiste Menü

Punktbearbeitung

Transformieren

UVN verschieben

Fenster

Panels > UVNVerschieben

Mit dem Befehl UVNVerschieben können ausgewählte Kontrollpunkte einer Kurve oder Fläche entlang der u-, v- und Normalen-Richtung oder entlang Kontrollpolygonen verschoben werden.

UVN-Panel verschieben

U/V/N

Klicken Sie auf eine Pfeiltaste oder ziehen Sie einen Schieberegler, um einen Kontrollpunkt in u-, v-, oder Normalen-Richtung zu verschieben.

Skalierung

Zur Festlegung der Skalierung der Pfeiltasten und Schieberegler. Ein Wert von 10 verschiebt eine Kontrollpunkt 10 Modelleinheiten, wenn Sie auf eine Pfeiltaste klicken oder einen Schieberegler bis ans Ende ziehen.

UV-Verschiebungsmodus
Entlang Tangente

Eine Fläche verfügt über Bearbeitungspunkte, die nicht aktiviert werden können. Jeder Kontrollpunkt einer Fläche hat einen verknüpften Bearbeitungspunkt. Der Modus Entlang Tangente verschiebt einen Kontrollpunkt in der Richtungstangente zu den UV-Isokurven oder in der Normalenrichtung der Fläche auf dem verknüpften Kontrollpunkt.

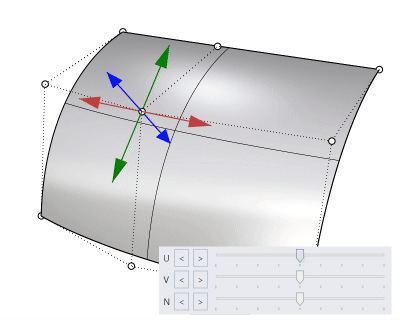

(b) repräsentiert den mit dem Kontrollpunkt verknüpften Bearbeitungspunkt (a). Die Pfeile zeigen die U-, V- und N-Richtungen an, wenn sich der Kontrollpunkt (a) in den Entlang-Tangentenmodus verschiebt.
Dies ist ähnlich wie bei Kurvenkontrollpunkten. Im Fall der Kurve ist U die Tangentenrichtung und N ist die Kurvennormale auf dem verknüpften Bearbeitungspunkt. V ist rechtwinklig zu U und N.

  • Die Krümmungsanzeige einer Kurve zeichnet die Haare in der Kurvennormalenrichtung.
Entlang Kontrollpolygon

Die u- und v-Schieberegler verschieben die Punkte entlang der Kontrollpolygonsehnen.

Entlang Verlängerungen

Der Kontrollpunkt wird entlang der imaginären Verlängerungen des Kontrollpolygons verschoben.

U-Symmetrie/V-Symmetrie

Ermöglicht die gleichzeitige Bearbeitung von zwei Seiten einer symmetrischen Fläche. Sie müssen alle Punkte zum Bearbeiten auswählen.

u/v-Glättung

Verwenden Sie Glättung vor dem Befehl UVNVerschieben, damit die Aktionen kombiniert werden können. Die Glättung neigt dazu, das Kontrollpunktraster zu glätten, und die anderen Steuerungen können verwendet werden, um kleine Änderungen an der Form vorzunehmen.

Befehlszeilenoptionen

Geben Sie den skriptfähigen Befehl -MoveUVN ein, um die Sichtbarkeit des Panels UVN Verschieben zu skripten.

Anzeigen

Zur Anzeige des Panels UVN Verschieben.

Ausblenden

Schließt das Panel UVN Verschieben.

Umschalten

Ändert die Sichtbarkeit des Panels UVN Verschieben.

Mehr unter

Objekte verschieben
