Modifica
Livelli >
Modifica livelli
Finestra
Pannelli mobili >
Mostra pannello livelli
Livelli
| Barra strumenti | Menu | Pannello Menu ingranaggio |
|---|---|---|
|
|
Modifica Livelli > Modifica livelli Finestra Pannelli mobili > |
Livelli |
Il comando Livelli gestisce le proprietà dei livelli.
I livelli rappresentano un modo di organizzare gli oggetti per poterli manipolare separatamente, tenendoli sempre "sotto controllo". Quando gli oggetti si trovano su un livello, è possibile disattivarli tutti allo stesso tempo, modificarne il colore di visualizzazione del wireframe e selezionarli con un'unica operazione di selezione.
Il pannello dei livelli mostra i livelli presenti nel modello.
Quando sono coinvolti dei blocchi collegati, i livelli dei relativi file esterni vengono visualizzati in un formato ad albero sotto il nome del blocco.
.Nome del livello.
Consultare: Convenzioni di denominazione di Rhino
CorrenteIl livello corrente è contrassegnato da un segno di spunta ed è ombreggiato.
On/Off (On/Off layout ed On/Off dettaglio)OnIl livello è visibile ed è possibile visualizzarne e selezionarne gli oggetti.
OffIl livello non è visibile e non è possibile visualizzarne gli oggetti.
Blocca/SbloccaSbloccaIl livello è visibile ed è possibile modificarne gli oggetti.
BloccaIl livello è visibile ma non è possibile modificarne gli oggetti.
ColoreIl colore di visualizzazione predefinito degli oggetti che si trovano sul livello corrispondente.
MaterialeIl materiale usato per il rendering.
RenderingAssegnaMaterialeALivello
Il tipo di linea assegnato al livello.
Colore di stampaIl colore assegnato al livello solo per la stampa.
Apre la finestra di dialogo Seleziona larghezza di stampa. Specificare l'ampiezza di linea da assegnare al livello solo per la stampa, oppure specificare Nessuna stampa se non si desidera che il livello venga stampato.
Quando attivo, il livello è visibile ed è possibile visualizzarne gli oggetti in un layout o una vista di dettaglio.
Colore del layout / Colore della vista di dettaglioIl colore di visualizzazione predefinito degli oggetti che si trovano sul livello corrispondente in un layout o una vista di dettaglio.
Colore di stampa del layout / Colore di stampa della vista di dettaglioIl colore assegnato al layout o alla vista di dettaglio solo per la stampa.
Lo spessore di linea assegnato al livello solo per la stampa. Specificare l'ampiezza di linea da assegnare al livello solo per la stampa, oppure specificare Nessuna stampa se non si desidera che il livello o il dettaglio vengano stampati. Modificare le proprietà dei singoli oggetti con il comando Proprietà.
Opzioni del menu di scelta rapida dei livelli
Imposta come attivo il livello selezionato e disattiva tutti gli altri livelli.
I nuovi livelli creati vengono numerati in modo crescente.
È possibile cambiare il nome di un livello. Dal menu sensibile al contesto, selezionare il livello e cliccare sul suo nome.
I nomi dei livelli che si trovano sullo stesso livello devono essere unici.
Crea un nuovo livello subordinato al livello selezionato.
Per rendere un livello un sottolivello, lo si può trascinare sotto un altro livello.
Se il livello che si desidera eliminare contiene degli oggetti, appare un messaggio di avviso. L'eliminazione di un livello elimina anche gli oggetti che si trovano su quel livello.
I nomi dei sottolivelli di un livello genitore devono essere unici.

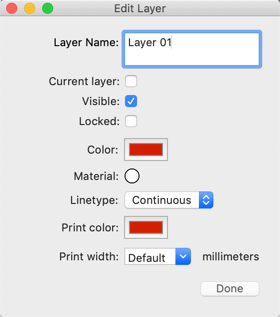

Apre la finestra di dialogo Modifica livello per poter cambiare le proprietà del livello.
Se il livello che si desidera eliminare contiene degli oggetti, appare un messaggio di avviso.
Copia il livello con i suoi attributi.
Copia il livello con i suoi attributi e tutti gli oggetti sul livello.
Seleziona tutti i livelli attualmente visualizzati nell'elenco.
Seleziona il livello dell'oggetto attualmente selezionato.
Inverte lo stato della selezione. Tutti i livelli selezionati vengono deselezionati e tutti i livelli deselezionati vengono selezionati.
Seleziona gli oggetti che si trovano nel livello attualmente selezionato.
Sposta gli oggetti selezionati sul livello selezionato.
Vedi: ModificaLivello.
Copia gli oggetti selezionati sul livello selezionato.
Attiva i livelli selezionati.
Disattiva i livelli selezionati.
Rende non modificabili gli oggetti sui livelli selezionati.
Rende modificabili gli oggetti sui livelli bloccati selezionati.
Mostra tutti i livelli "figli".
Nasconde tutti i livelli "figli".
Nome
Corrente
Visibile
Bloccato
Colore
Materiale
Libreria dei materiali
Tipo di linea
Colore di stampa
Larghezza di stampa
| Barra strumenti | Menu |
|---|---|
|
|
Modifica Livelli > Cambia oggetti di livello |
Il comando ModificaLivello cambia il livello degli oggetti selezionati.
Opzioni di "Livello per gli oggetti"
Nomi dei livelli.
Crea un nuovo livello.
Rendi corrente il livelloRende corrente il livello di destinazione.
Selezionare un oggetto sulla vista per specificare il livello.
Sposta l'oggetto sul livello selezionato e chiude la finestra di dialogo.
| Barra strumenti | Menu | Pannelli |
|---|---|---|
|
|
Modifica Livelli > Sposta oggetti nel livello corrente |
Livelli Clic destro sul nome di un livello > Cambia oggetti di livello |
Il comando PassaAlLivelloCorrente fa passare gli oggetti selezionati sul livello corrente.
| Barra strumenti | Menu |
|---|---|
|
|
Modifica Livelli > Copia oggetti su livello |
Il comando CopiaSuLivello copia gli oggetti selezionati sul livello specificato.
Livello per la copia degli oggetti
Nomi dei livelli.
Crea un nuovo livello.
Rendi corrente il livelloRende corrente il livello di destinazione.
Selezionare un oggetto sulla vista per specificare il livello.
Copia l'oggetto sul livello selezionato e chiude la finestra di dialogo.
| Opzioni da linea di comando | |
|---|---|
|
NuovoLivello |
Crea un nuovo livello. |
|
SelezionaOggetto |
Selezionare un oggetto per specificare il livello. |
|
RendiCorrente |
Si/No |
| Barra strumenti | Menu | Pannello Menu ingranaggio |
|---|---|---|
|
|
Modifica Livelli > Gestione stato livelli... Finestra Pannelli mobili > Mostra pannello "Stati dei livelli" |
Stati dei livelli |
Il comando GestioneStatoLivelli può:
Salvare lo stato attuale dei livelli.
Ripristinare lo stato dei livelli precedentemente salvato.
Ripristinare gli stati del livello della vista di dettaglio alla vista dettaglio attiva o a tutte le viste di dettaglio selezionate.
Importa l'elenco degli stati dei livelli da un file .3dm.
Pannello "Stati dei livelli"
Aggiungi/EliminaSalva un nuovo stato del livello oppure elimina lo stato del livello selezionato.
Menu ingranaggioSalva un nuovo stato del livello.
Sovrascrive lo stato del livello selezionato con l'attuale configurazione dei livelli.
Ripristina lo stato livello specificato.
Elimina lo stato selezionato.
Rinomina lo stato del livello selezionato.
Importa l'elenco degli stati dei livelli da un file .3dm.
Ripristina lo stato livello specificato.
Elimina lo stato selezionato.
Modifica il nome della stato del livello selezionato.
Salva un nuovo stato del livello.
Sovrascrive lo stato del livello selezionato con l'attuale configurazione dei livelli.
Impostazioni livello da ripristinareRipristina lo stato dei livelli nello spazio del modello.
|
|
Impostazioni livello layout o dettaglio da ripristinareRipristina lo stato dei livelli in un layout o dettaglio.
|
|
| Barra strumenti | Menu |
|---|---|
|
|
Modifica Livelli > Un livello attivo |
Il comando UnLivelloOn attiva il livello specificato e disattiva tutti gli altri livelli.
| Barra strumenti | Menu |
|---|---|
|
|
Modifica Livelli > Un livello disattivato |
Il comando UnLivelloOff disattiva il livello designato tramite la selezione di un oggetto in esso contenuto.
| Barra strumenti | Menu |
|---|---|
|
|
|
Il comando RenderingAssegnaMaterialeALivello assegna un materiale a un livello dalla linea di comando.
Selezionare un materiale inserendone il nome o l'ID.
Selezionare un livello inserendone il nome o l'ID.
| Barra strumenti | Menu |
|---|---|
|
|
Modifica Livelli > Imposta livello corrente da oggetto |
Il comando ImpostaLivelloSuOggetto imposta come livello corrente il livello dell'oggetto selezionato.
Istantanee
Il comando Istantanee salva e ripristina le Viste con nome, le Posizioni con nome, gli Stati dei livelli, nonché le impostazioni di rendering, le impostazioni oggetto che includono lo stato bloccato/nascosto, la modalità di visualizzazione, il materiale, la posizione, le impostazioni della luce, la conversione curve in mesh tubolari, lo scostamento, l'arrotondamento bordi, la scanalatura e lo spessore.
Lavorare con blocchi, gruppi e sessioni di lavoro
Wiki di McNeel: Nomi dei livelli di blocchi importati e collegati
