커브로 서피스 만들기

3D에서 작업하는 일반적인 방법은 가장자리, 프로파일, 교차 단면, 서피스를 나타내는 커브를 그리고, 그린 커브에 서피스 작업 명령을 사용하여 서피스를 만드는 것입니다.

가장자리 커브

서피스의 변을 이루는 세 개 또는 네 개의 커브를 사용하여 서피스를 만들 수 있습니다.

EdgeSrf 명령 아이콘가장자리 커브로 서피스 만들기

1. 튜토리얼 모델 중에서 EdgeSrf.3dm 파일을 엽니다.

튜토리얼 모델 다운로드하기.
2. 서피스 메뉴에서 가장자리 커브를 클릭합니다.
Tip: 도움말 패널을 열어 EdgeSrf 명령의 도움말을 참조합니다.

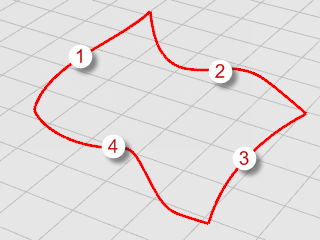

3. 네 개의 커브를 선택합니다.

그림.

개체를 선택하면 노란색으로 변경됩니다.

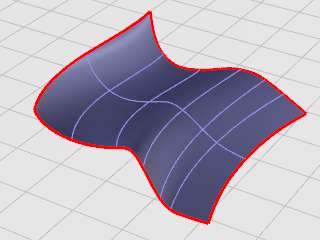

서피스의 가장자리를 이루는 커브로 서피스가 만들어집니다.

그림.

커브 돌출

커브 경로를 트레이스하여 일직선으로 돌출시켜 서피스를 만듭니다.

ExtrudeCrv 명령 아이콘돌출된 서피스 만들기

1. 튜토리얼 모델 파일 중에서 돌출.3dm 파일을 엽니다.

튜토리얼 모델 다운로드하기.
2. 서피스 메뉴에서 커브 돌출을 클릭하고 직선을 클릭합니다.
Tip: 도움말 패널을 열어 ExtrudeCrv 명령의 도움말을 참조합니다.

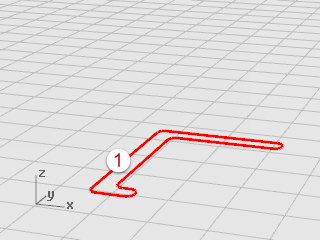

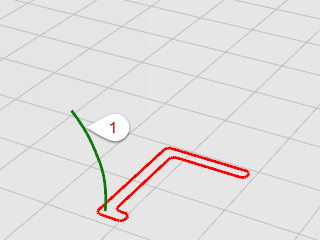

3. 커브 (1) 을 선택합니다.

그림.

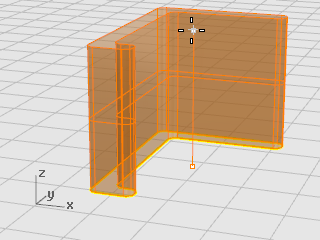

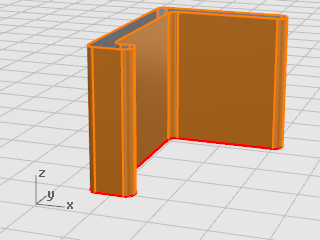

4. 돌출 거리 프롬프트에서 마우스로 끌어 거리를 지정하고 클릭합니다.

그림.

그림.

커브 로프트

로프트는 선택된 형태 커브들을 블렌드하여 매끄러운 서피스를 만듭니다. 이러한 서피스는 두 개의 레일로 커브를 스윕한 예와 유사하지만, 레일 커브 없이 만들어집니다. 대신, 형태 커브를 통해 커브를 매끄럽게 맞춰 서피스의 가장자리를 만듭니다.

Loft 명령 아이콘로프트된 서피스 만들기

1. 튜토리얼 모델 파일 중에서 로프트.3dm을 엽니다.

튜토리얼 모델 다운로드하기.
2. 서피스 메뉴에서 로프트를 클릭합니다.
Tip: 도움말 패널을 열어 Loft 명령의 도움말을 참조합니다.

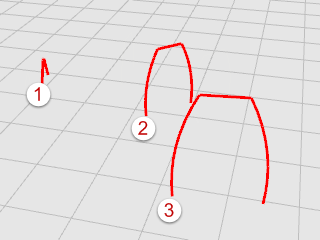

3. 세 개의 커브 (1), (2), (3) 를 선택하고 Enter 키를 누릅니다.

그림.
4. 로프트 옵션 대화상자에서 확인을 클릭합니다.

그림.

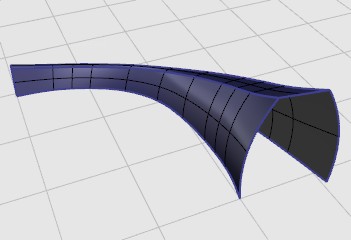

5. 여러 스타일 옵션을 사용해보고, 미리보기를 클릭하여 다양한 로프트 스타일을 확인합니다.

커브 회전(Revolve)

커브의 회전은 축을 중심으로 프로파일 커브를 회전시켜, 서피스를 만듭니다. 이것은 선반 작업(lathing)이라고도 합니다.

Revolve 명령 아이콘회전된 서피스를 만듭니다

1. 튜토리얼 모델 파일 중에서 회전.3dm 파일을 엽니다.

튜토리얼 모델 다운로드하기.
2. 상태 표시줄에서 개체스냅을 클릭합니다.
3. 개체 스냅 패널에서 끝점을 클릭합니다.
4. 서피스 메뉴에서 회전을 클릭합니다.
Tip: 도움말 패널을 열어 Revolve 명령의 도움말을 참조합니다.

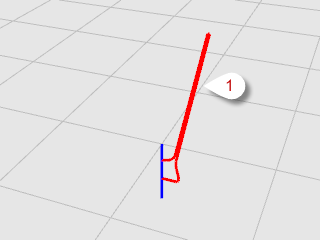

5. 프로파일 커브 (1)을 선택하고 Enter 키를 누릅니다.

그림.

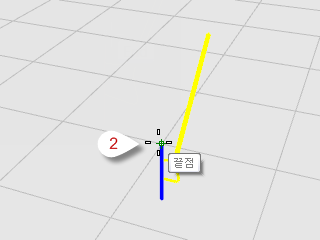

6. 회전축의 시작 프롬프트에서 축 선의 한쪽 끝(2)에 스냅합니다.

그림.

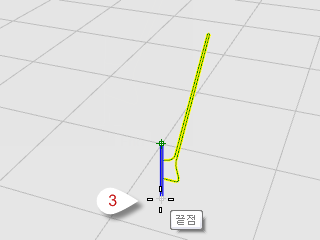

7. 회전축의 끝 프롬프트에서 축 선의 다른 한쪽 끝(3)에 스냅합니다.

그림.

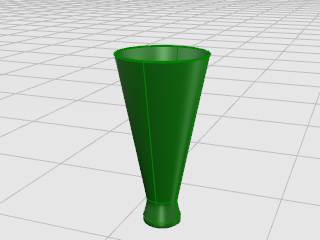

8. 시작 각도... 프롬프트에서 360도 옵션을 선택합니다.

그림.

레일을 사용하여 커브 회전(Revolve)

레일 회전은 축을 중심으로 프로파일 커브를 회전시키고 동시에 레일 커브를 따르며 서피스를 만듭니다. 레일 중 하나가 중심점이라는 것을 제외하고 2개 레일을 따라 스윕 기능과 기본적으로 동일합니다.

RailRevolve 명령 아이콘레일 커브로 회전된 서피스 만들기

1. 튜토리얼 모델 파일 중에서 레일회전.3dm 파일을 엽니다.

튜토리얼 모델 다운로드하기.
2. 서피스 메뉴에서 레일 회전을 클릭합니다.
Tip: 도움말 패널을 열어 RailRevolve 명령의 도움말을 참조합니다.

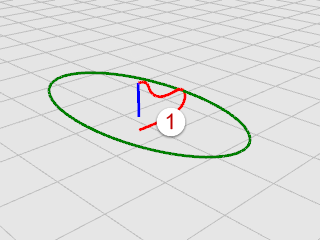

3. 프로파일 커브 (1) 를 선택합니다.

그림.

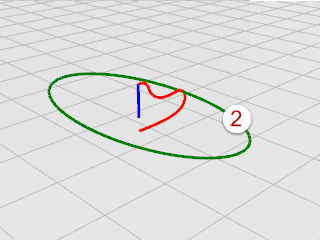

4. 레일 커브 선택... 프롬프트에서 회전이 따라갈 레일 커브(2)를 선택합니다.

그림.

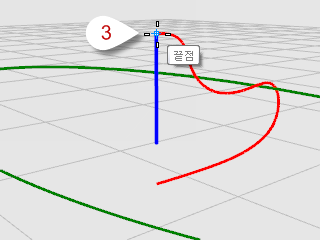

5. 레일 회전축의 시작 프롬프트에서 축 선의 끝점(3)에 스냅합니다.

그림.

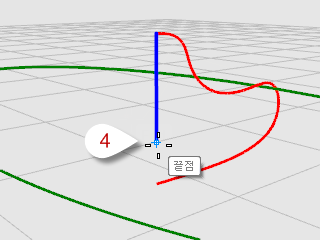

6. 레일 회전축의 끝 프롬프트에서 축 선의 다른 한쪽 끝(4)에 스냅합니다.

그림.

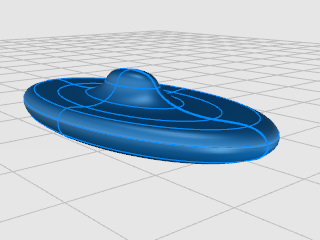

그림.

1개 레일 커브를 따라 스윕

스윕은 경로 커브에 대한 형태 커브의 초기 방향을 유지하는 교차 단면을 가진 서피스를 만듭니다.

Sweep1 명령 아이콘스윕 서피스 만들기

1. 튜토리얼 모델 파일 중에서 스윕1.3dm 파일을 엽니다.

튜토리얼 모델 다운로드하기.
2. 서피스 메뉴에서 1개 레일 스윕을 클릭합니다.
Tip: 도움말 패널을 열어 Sweep1 명령의 도움말을 참조합니다.
3. 레일 커브(1)을 선택합니다.

그림.

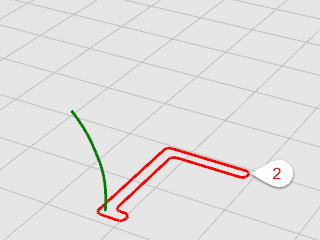

4. 교차 단면 커브 선택... 프롬프트에서 교차 단면 커브(2)를 선택하고 Enter 키를 누릅니다.

그림.
5. 1개 레일 스윕 옵션 대화상자에서 확인을 클릭합니다.

그림.

2개 레일 커브를 따라 스윕

두 개의 레일을 사용하여 스윕을 실행하면, 두 개의 레일을 따르는 두 개 이상의 형태 커브를 통하여 매끄러운 서피스를 만들 수 있습니다. 레일은 또한 서피스의 전체 형태에도 영향을 줍니다. 이 명령을 사용하여 서피스 가장자리의 위치를 제어합니다.

Sweep2 명령 아이콘2개 레일 커브로 스윕 서피스 만들기

1. 튜토리얼 모델 파일 중에서 스윕2.3dm 파일을 엽니다.

튜토리얼 모델 다운로드하기.
2. 서피스 메뉴에서 2개 레일 스윕을 클릭합니다.
Tip: 도움말 패널을 열어 Sweep2 명령의 도움말을 참조합니다.

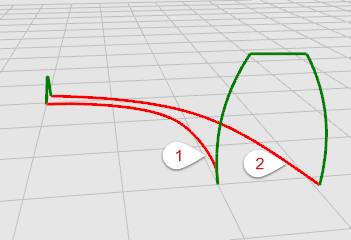

3. 첫 번째 레일 커브(1)을 선택합니다.
4. 두 번째 레일 선택... 프롬프트에서 두 번째 레일 커브(2)를 선택합니다.

그림.

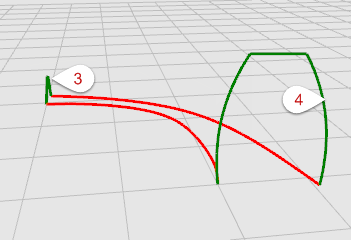

5. 교차 단면 커브 선택 프롬프트에서 두 개의 교차 단면 커브 (3), (4) 를 선택하고 Enter 키를 누릅니다.

그림.

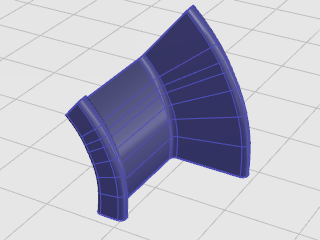

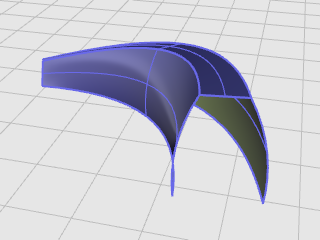

6. 2개 레일 스윕 옵션 대화상자에서 확인을 클릭합니다.

그림.
