ScorriLungoSrf

Il comando ScorriLungoSrf trasforma un oggetto a partire da una superficie di base adattandolo alla forma di una superficie di riferimento.

Copia

Barra strumenti	Menu
Strumenti di deformazione Principale Principale1 Trasforma	Trasforma Scorri lungo la superficie

Specifica se gli oggetti vanno copiati o meno. Un segno più

appare in corrispondenza del cursore quando la modalità copia è attiva. Il comando MemorizzaOpzioniCopia determina se usare l'opzione selezionata come opzione predefinita o meno.

Rigido

Stabilisce se gli oggetti vengono solamente riposizionati, ma non deformati, lungo la superficie di destinazione.

Cubi blu come oggetti di input.

Sì

Riposiziona solamente gli oggetti.

No

Riposizione e deforma gli oggetti.

GruppiRigidi

Stabilisce se utilizzare gruppi oppure oggetti singoli da rendere rigidi. Disponibile solo con Rigido=Sì.

Quattro gruppi di cubi come oggetti di input.

Sì

Lavorare con gruppi.

No

Rigidi con oggetti singoli. I gruppi vengono ignorati.

Piano

Consente di tracciare un piano come oggetto base anziché usare una superficie esistente.

VincolaNormale

Sì

Mappa gli oggetti sulla superficie di destinazione mantenendo l'orientamento rispetto alla normale al piano di costruzione della vista in cui viene selezionata la superficie di destinazione.

No

Mappa gli oggetti sulla superficie di destinazione usando la direzione normale alla superficie di destinazione.

RegolaAutomaticamente

Sì

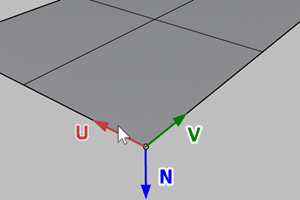

Ignora le direzioni UV della superficie di base e di destinazione. L'angolo e il bordo vicino alla posizione di selezione definiscono l'origine e la direzione U. L'altra direzione sarà la direzione V. La direzione N è definita dalle direzioni UV dalla Regola della mano destra.

Le direzioni UVN sono state definite selezionando la posizione sulla superficie.

L'oggetto può essere mappato sul lato opposto della superficie di destinazione se non coincidono le posizioni di selezione sulla superficie di base e di destinazione.

Se la superficie di base o di destinazione sono tagliate, la versione contratta della superficie viene utilizzata per la mappatura dell'oggetto.

No

Utilizza le direzioni UV della superficie di base e di destinazione per mappare l'oggetto sulla superficie di destinazione. Le posizioni di selezione sulla superficie di base e destinazione non sono critiche. La direzione N è definita dalle direzioni UV dalla Regola della mano destra.
Se la superficie di base o di destinazione è tagliata, la superficie sottostante viene utilizzata per mappare l'oggetto.

Un superficie tagliata (a sinistra), la relativa superficie sottostante (al centro) e la superficie contratta (a destra).

MantieniStruttura

Specifica se la struttura di punti di controllo di una curva o superficie verrà mantenuta o meno dopo la deformazione.

L'opzione MantieniStruttura non è applicabile alle polisuperfici, pertanto non verrà visualizzata se si selezionano delle polisuperfici per la modifica.

Sì

La struttura dei punti di controllo della superficie viene mantenuta. Se il numero di punti di controllo sull'oggetto è troppo ridotto, la deformazione può risultare meno accurata.

No

Gli oggetti vengono rigenerati con ulteriori punti di controllo per consentire una deformazione accurata.

MantieniStruttura=Sì (sinistra); MantieniStruttura=No (destra).

Passi
