Serie

Barra strumenti Menu

Serie
Principale
Principale1
Trasforma

Trasforma

Serie >

Rettangolare

Storia di costruzione supportata

Il comando Serie copia una serie di oggetti disponendoli in righe, colonne e livelli nelle direzioni x, y e z.

Passi

  1. Selezionare gli oggetti.
    Le direzioni della serie sono le direzioni x, y e z del piano di costruzione attivo.
  2. Digitare il numero di copie nella direzione x e premere Invio.
  3. Inserire un valore pari ad 1 o superiore per il numero di copie.
  4. Digitare il numero di copie nella direzione y.
  5. Digitare il numero di copie nella direzione z.
  6. Specificare i vertici del rettangolo che definisce la dimensione della cellula (spaziatura xy).
  7. Specificare l'altezza della cellula oppure premere Invio per usare la larghezza per definire l'altezza.
    Oppure
    Specificare le distanze     per la spaziatura x , la spaziatura y e la spaziatura z.
  8. Premere Invio per accettare la serie oppure cambiare le opzioni.
Opzioni da linea di comando

Numero

Specifica il numero di oggetti della serie.

NumeroX / NumeroY / NumeroZ

Modifica il numero di oggetti nelle direzioni x, y e z.

Anteprima

Mostra un'anteprima dinamica. Le opzioni sono modificabili e l'anteprima si aggiornerà di conseguenza.

Spaziatura

Specifica la spaziatura tra gli oggetti della serie.

SpaziaturaX / SpaziaturaY / SpaziaturaZ

Modifica la spaziatura nelle direzioni x, y e z.

SerieLineare

Barra strumenti Menu

Serie

Trasforma

Serie >

Lineare

Il comando SerieLineare copia gli oggetti spaziandoli in una singola direzione.

Passi

  1. Selezionare gli oggetti per la serie.
  2. Specificare il primo punto di riferimento.
  3. Specificare il secondo punto di riferimento.
    La direzione della serie e la distanza tra gli oggetti vengono determinate dal secondo punto di selezione.
Opzioni da linea di comando

Numero

Il numero totale di oggetti risultanti dalla serie.

Anteprima

Mostra un'anteprima dinamica. Le opzioni sono modificabili e l'anteprima si aggiornerà di conseguenza.

SeriePolare

Barra strumenti Menu

Serie
Trasforma

Trasforma

Serie >

polare

Storia di costruzione supportata

Il comando SeriePolare copia una serie di oggetti disponendoli attorno ad un punto centrale.

Passi

  1. Selezionare gli oggetti.
  2. Specificare il centro della serie.
    L'asse di rotazione della serie polare è la direzione z del piano di costruzione attivo quando si seleziona il punto.
  3. Digitare il numero di elementi e premere Invio.
  4. Inserire un valore pari a 2 o superiore.
  5. Digitare l'angolo da sottendere.
    Le copie degli oggetti selezionati appariranno ruotate attorno all'asse definito dal punto centrale.
Opzioni da linea di comando

Anteprima

Mostra un'anteprima dinamica. Le opzioni sono modificabili e l'anteprima si aggiornerà di conseguenza.

IncrementoAngolare

Inserire l'angolo tra gli oggetti.

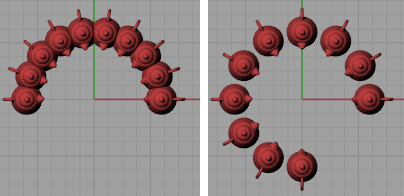

IncrementoAngolare=20 (sinistra) ed IncrementoAngolare=30 (destra).

Ruota

Ruota gli oggetti mentre vengono sistemati in serie.


Ruota=No (sinistra) e Ruota=Sì (destra).

OffsetZ

Sposta ciascun oggetto della serie nella direzione z secondo il valore specificato.


OffsetZ=0 (sinistra) ed OffsetZ=1 (destra).

Vedi anche

Creare una serie di oggetti
