8 - 変形 - 移動、コピー、回転、スケール

オブジェクトの移動の練習

この練習では、球をその中心点を基準に座標位置(0,0,0)に移動します。

Moveコマンドでは、移動の基点と移動先の点を指定します。

1. 新規モデルを開始します。

2. 画面の任意の位置に球(Sphereコマンド)を作成します。



3. 球を選択します。

4. 変形メニュー > 移動をクリックします。

   参考: F1を押してMoveコマンドのヘルプトピックを見ることもできます。

5. 移動の基点のプロンプトで、中心点オブジェクトスナップをオンにしてマウスポインタを球のエッジの周りで移動し、中心点のツールヒントが表示されたらクリックします。



6. 移動先の点のプロンプトで、0,0,0と入力します。

   球の中心が0,0,0の座標点に移動します。

   ヒント: 0とだけ入力すると、0,0,0座標のショートカットになります。



オブジェクトのドラッグの練習

1. チュートリアルモデルDrag Objects.3dmを開きます。

   (ヘルプメニュー > Rhinoを学ぶ >チュートリアルとサンプル > ユーザーガイド > Drag Objects)

2. Osnapコントロールで、中心点オブジェクトスナップをオンにします。

3. Perspectiveビューポートで、マウスのカーソルを円錐体の底面のエッジに近づけ、中心点オブジェクトスナップのツールヒントが表示されるまでマウスの左ボタンを長押しします。



4. 円錐体を円柱の上部エッジにドラッグします。中心点オブジェクトスナップが表示されます。



5. 左マウスボタンを放して円垂体を配置します。

   メモ: 正確にドラッグするには注意を払う必要があります。オブジェクトスナップのツールヒントをよく見るようにしてください。

立方体を他のオブジェクトを基準にして移動する

メモ: 下の一連のイメージでは、表示モードのシェーディングの選択色で選択サーフェスまたはポリサーフェスをシェーディングオプションがオンになっています。

(ツールメニュー > オプション > ビュー > 表示モード > シェーディング > オブジェクト > 選択)

1. 直交モードをオフにします。

2. 変形メニュー > 移動をクリックします。

3. Perspectiveビューポートでビューを回転し、球を手前に表示します。

4. 立方体を選択します。



5. 移動の基点...のプロンプトで、端点オブジェクトスナップをオンにして、立方体の右下の角をクリックします。



6. 移動先の点のプロンプトで、中心点オブジェクトスナップをオンにします。

   中心点のツールヒントが表示されるまで円の「赤道」(大円)の周りで立方体をドラッグします。



7. Ctrlキーを押しながら、球の中心をクリックします。

8. マウスボタンとCtrlキーを放し、立方体のドラッグを始めます。

   立方体はZ方向のみ上下に移動するようになりました。



9. コマンドプロンプトで、5とタイプし、Enterを押します。

   立方体は選択された角が球の中心からZ方向に5単位の位置に配置されます。

オブジェクトのコピーの練習

1. 変形メニュー > コピーをクリックします。

   参考: F1を押してCopyコマンドのヘルプトピックを見ることもできます。

2. Perspectiveビューポートで、円錐体と円柱を選択します。



3. コピーの基点...のプロンプトで、Topビューポートの任意の点をクリックします。



4. コピー先の点...のプロンプトで、コピーを配置する場所をクリックします。

5. この操作を必要なだけ繰り返します。コピーを終了するにはEnterを押すか、マウスの右ボタンをクリックします。



オブジェクトを回転する

1. チュートリアルモデルRotate-Scale.3dmを開きます。

   (ヘルプメニュー > Rhinoを学ぶ > チュートリアルとサンプル > ユーザーガイド > Rotate-Scale)



2. 緑の半円柱を下のイメージのように選択します。



3. 変形メニュー > 回転をクリックします。

   参考: F1を押してRotateコマンドのヘルプトピックを見ることもできます。

4. Topビューポートで、回転の中心...のプロンプトで、端点オブジェクトスナップをオンにして、下のイメージのように半円柱の左下の角をクリックします。



5. ステータスバーの直交モードをオンにします。

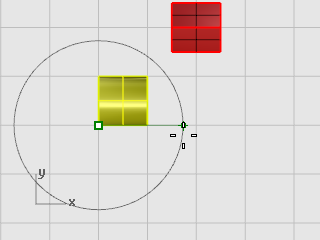

6. 角度または1つ目の参照点...のプロンプトで、下のイメージのようにカーソルを右へドラッグしてクリックします。

   この操作で、回転の基準になる角度が決まります。



7. 2つ目の参照点...のプロンプトで、下のイメージのようにカーソルを上へドラッグしてクリックします。

   半円柱が反時計回りに90度回転します。



三角柱をスケール変更する

1. 同じRotate-Scaleモデルで、赤い三角柱を選択します。



2. 変形メニューのスケールをクリックして、3Dスケールをクリックします。

   参考: F1を押してScale関係コマンドのヘルプトピックを見ることもできます。

3. 基点...のプロンプトで、端点オブジェクトスナップをオンにして、下のイメージのように三角柱の左下の角をクリックします。

   この操作で、オブジェクトの伸縮の基点が設定されます。



   メモ: この簡単な例では、まず基点と1つ目の参照点の2点をピックして、オブジェクトの元のサイズを指定し、次に2つ目の参照点をピックして、新しいサイズを決定します。

4. スケールまたは1つ目の参照点...のプロンプトで、下のイメージのように三角柱の右下の角をクリックします。

   基点と1つ目の参照点間の距離がスケール操作の元のサイズを設定します。



5. 2つ目の参照点... のプロンプトで、カーソルを右へドラッグします。

   オブジェクトはカーソルをドラッグする方向へ伸びていきます。

6. 下のイメージのようにクリックして、オブジェクトの新しいサイズを決定します。



数字を入力してスケール係数を設定する

オブジェクトを指定のサイズにスケールする

• この例の三角柱を元の辺に沿って2.35単位にするには、2つ目の参照点...のプロンプトで、2.35と入力します。

オブジェクトをミラーする

1. チュートリアルモデル「Mirror Objects.3dm」を開きます。

   (ヘルプメニュー > Rhinoを学ぶ >チュートリアルとサンプル > ユーザーガイド > Mirror Objects)



2. 変形メニュー > ミラーをクリックします。

   参考: F1を押してMirrorコマンドのヘルプトピックを見ることもできます。

3. ステータスバーの直交モードをオンにします。

4. オブジェクトを選択します。



5. 対称軸(ミラー平面)の始点...のプロンプトで、下のイメージのようにTopビューポートで顔の右上方向の点をクリックします。



6. 対称軸(ミラー平面)の終点...のプロンプトで、画面の下の方に向かってカーソルをドラッグし、クリックして対称軸の終点を指定します。
