Les titres des fenêtres disposent de fonctions spéciales pour la manipulation des vues.
| 4 | Cliquez sur le titre pour rendre la fenêtre active sans modifier la vue. |
| 4 | Faites glisser le titre d'une fenêtre pour la déplacer. |
| 4 | Double cliquez sur le titre d'une fenêtre pour l'agrandir. Double-cliquez à nouveau pour revenir à la taille normale. |
Les fenêtres peuvent avoir trois styles de projection : parallèle, perspective et perspective à deux points.
Le mode de navigation avec le bouton de droite de la souris est différent en fonction du style de projection. Dans les vues en parallèle, lorsque vous faites glisser la souris avec le bouton de droite, la vue est déplacée. En revanche, dans les vues en perspective, la vue tourne. La configuration standard avec quatre fenêtres est composée de trois vues en parallèle et d'une vue en perspective.
Parallèle
Les vues parallèles sont aussi appelées orthogonales. Dans une vue parallèle, toutes les lignes de la grille sont parallèles les unes par rapport aux autres et les objets identiques semblent avoir la même taille quelle que soit leur position.
Perspective
Dans une vue en perspective, toutes les lignes de la grille convergent vers un point. Ceci donne l’impression de profondeur dans la fenêtre. Dans la projection en perspective, les objets plus éloignés semblent plus petits.
La facilité de déplacement dans Rhino vous aide à mieux visualiser votre modèle.
La façon la plus simple de changer la vue est de faire glisser la souris avec le bouton droit enfoncé. Cette action réalise une panoramique dans les fenêtres en parallèle et fait tourner les fenêtres en perspective.
Vous pouvez changer votre vue au cours d'une commande pour voir avec précision où vous voulez sélectionner un objet ou choisir un point.
| 4 |
|
|
Commande |
Combinaisons de touches et boutons |
|---|---|
|
|
Dans les fenêtres parallèles (par exemple : Dessus, Face et Droite), faites glisser la souris tout en appuyant sur le bouton de droite. Dans les fenêtres en perspective, maintenez enfoncée la touche Maj et faites glisser la souris tout en appuyant sur le bouton de droite. |
|
|
Dans les vues en perspective, faites glisser la souris tout en appuyant sur le bouton de droite. |
|
|
|
Pour travailler en 3D sur un ordinateur il est nécessaire de visualiser des objets tridimensionnels conçus sur un support en deux dimensions : l’écran. Rhino fournit les outils nécessaires pour ce faire.
Faites glisser la souris tout en appuyant sur le bouton de droite pour manipuler facilement les vues et voir votre modèle sous différents angles. Utilisez cette technique aussi bien dans les vues filaires que dans les vues ombrées.
Pour réaliser un panoramique dans une fenêtre
| 4 | Dans la fenêtre Dessus, faites glisser la souris tout en appuyant sur le bouton droit pour réaliser une panoramique de la vue. |
Si vous êtes perdu, vous disposez de plusieurs méthodes pour vous réorienter :
| 4 | Appuyez sur la touche Début pour annuler les changements de vue. |
| 4 | Appuyez sur la touche Fin pour rétablir un changement de vue. |
| 4 | Pour configurer la vue de façon à regarder le plan de construction en plongée, utilisez la commande VueEnPlan. |
| 4 | Pour que tous les objets soient visibles dans une fenêtre, utilisez la commande Zoom avec l'option Étendu. |
S'entraîner à faire tourner la vue
| 1. | Cliquez dans la fenêtre Perspective pour la rendre active. Une fenêtre active est celle où toutes vos commandes et autres actions seront réalisées. Le titre en surbrillance vous permet de voir quelle est la fenêtre active. |
| 2. | Dans la fenêtre en perspective, cliquez sur le bouton droit de la souris et déplacez-vous en même temps pour effectuer une rotation de la vue et voir les objets sous un autre angle. |
Vous pouvez voir votre modèle de différentes façons. Le mode filaire offre normalement la vitesse d'affichage la plus rapide, les modes ombrés permettent de mieux visualiser les formes des surfaces et des solides.
Les modes d'ombrage standard et personnalisés permettent de mieux voir les surfaces et les solides.
En mode Filaire, les surfaces ressemblent à une série de courbes qui se croisent. Ces courbes sont appelées courbes isoparamétriques ou isocourbes.
Les courbes isoparamétriques ne définissent pas la surface de la même façon que les polygones dans un maillage. Ce ne sont que des aides visuelles.
Pour définir le mode d'affichage filaire
| 1. | Cliquez dans la fenêtre Perspective pour la rendre active. Une fenêtre active est celle où toutes vos commandes et autres actions seront réalisées. |
| 2. | Dans le menu de la fenêtre, cliquez sur Filaire.
|
Avec les modes ombrés, (Ombré, Rendu, Artistique et Crayon par exemple), les surfaces et les solides sont ombrés avec la couleur de leur calque, de l'objet ou une couleur personnalisée. Vous pouvez travailler dans tous les modes d'ombrage. Les surfaces sont opaques ou transparentes.
Pour définir le mode ombré
| 1. | Dans le menu de la fenêtre, cliquez sur Ombré.
Faites tourner la vue en faisant glisser la souris de bas en haut tout en appuyant sur le bouton de droite. Vous vous trouvez maintenant en dessous des objets et vous regardez vers le haut. La grille du plan de construction vous permet de vous orienter. Si les objets sont derrière la grille, vous regardez le dessous du plan de construction. |
| 2. | Appuyez sur la touche Début pour revenir à la vue précédente. |
Rendu
Cette option permet de montrer les objets tels qu'ils apparaîtront lors du rendu en tenant compte des matériaux et des lumières.
Les autres modes d'affichage et les paramètres personnalisés sont décrits dans l'aide de Rhino.

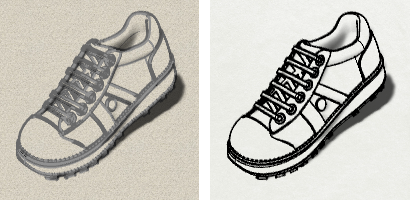

Modes d'affichage Artistique (gauche) et Crayon (droite)
Les titres des fenêtres disposent de fonctions spéciales pour la manipulation des vues.
| 4 | Cliquez sur le titre pour rendre la fenêtre active sans modifier la vue. |
| 4 | Faites glisser le titre d'une fenêtre pour la déplacer. |
| 4 | Double cliquez sur le titre d'une fenêtre pour l'agrandir. Double-cliquez à nouveau pour revenir à la taille normale. |

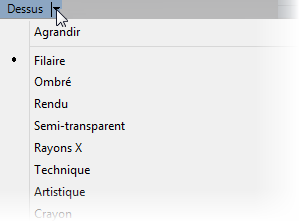

| 4 | Cliquez avec le bouton de droite sur le titre de la fenêtre ou cliquez sur le flèche à droite du titre pour afficher le menu. À partir du menu des fenêtres, vous pouvez agrandir la fenêtre, réaliser une panoramique, une rotation ou un zoom, définir une des vues standards, définir un plan de construction, définir les positions de la caméra et de la cible, choisir une option d'ombrage, définir la grille et ouvrir la boîte de dialogue Propriétés de la fenêtre.
|
