Hatch
| 工具列 | 功能表 |
|---|---|
|
|
出图 剖面线 |

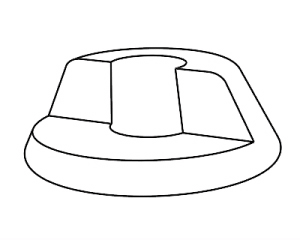

Hatch 指令可以用直线组成的图案填满曲线边界内的区域。
创建剖面线
选取一个封闭的平面曲线、平面曲面或一个剖面线边界。
或者在指令行中设置边界=是，在相交的曲线中选择封闭的区域。
结合区域
这个选项决定数个区域建立组合的剖面线还是每个区域分别建立剖面线。

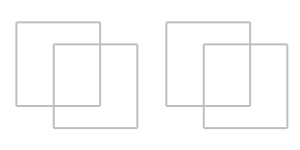

结合区域=是。结合区域=否。全部区域
根据结合区域选项的设置，指定以外边缘为边界 (左) 创建剖面线，或以子区域 (右) 创建分离的剖面线。
- 在剖面线创建对话框中确定图案样式、缩放比例、旋转和其它设置。
剖面线创建选项
剖面线创建对话框中的大多数设置都可以在剖面线属性中进行编辑。
剖面线图案
剖面线图案名称和预览缩略图。
基准点
显示剖面线图案的起始坐标。
点击 按钮以通过鼠标在工作视窗中选择新的位置。
每次都使用基准点
每次为新剖面线使用当前基准点。
旋转
剖面线图案的旋转角度。
点击 按钮，通过鼠标在工作视窗中选择旋转角度。
执行 Hatches 指令时开启建构历史：
- 更改图案的旋转角度不会破坏建构历史。
- 使用边界曲线旋转其剖面线将不会破坏建构历史。图案旋转角度将会更新。
- 单独旋转剖面线会破坏历史记录。
执行 Hatches 指令时未开启建构历史：
- 旋转剖面线将使图案的旋转角度更新。
缩放比
剖面线图案的缩放因子。
背景
整个剖面的背景颜色。
显示颜色
当填充样式设置为单一时，剖面线图案显示此颜色。
显示边界
显示围绕剖面图案的边界。
选取边界区域
从相交曲线中选取封闭区域以创建剖面线。
渐变设置
填充样式
填充样式可以将剖面线图案设置为使用单一颜色或不同类型的渐变颜色。
单一
使用在物件属性中设置的显示颜色。

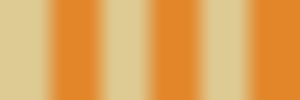

线性对称
使用镜像重复的线性渐变颜色。
线性融合
使用重复时不会镜像的线性渐变颜色。
径向对称
使用在重复时会镜像的径向渐变颜色。
径向融合
使用在重复时不会镜像的径向渐变颜色。

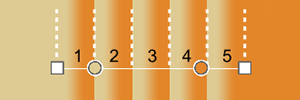

重复
控制渐变跨度在起始点和终点之间重复的次数。
重复不会超出起点和终点。
输入一个数字作为重复值。
渐变停止位置
在渐变梯度段中使用百分位置定义颜色停止点的颜色。
渐变控制

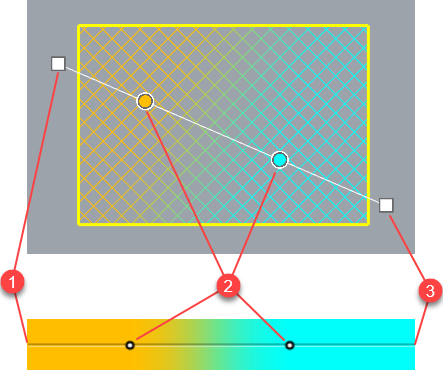

渐变控制允许在一个剖面线上使用一种以上的颜色。颜色之间的过渡是平滑的。渐变控制可以在对话框或工作视窗中进行编辑。如图所示，起始点 (1) 和停止点 (3) 定义了一个渐变梯度段，停止点 (2) 定义中间的渐变颜色。
对话框中的操作
在对话框中的一个颜色停止点上按住 Shift 键单击或双击可编辑颜色。
对话框中的渐变梯度段上右键单击一个位置可添加新的颜色停止点。
点击、或按钮可编辑工作视窗中的渐变梯度段。
反转渐变颜色
重置渐变边界在渐变梯度段上新增一个颜色停止点。
步骤
选择一个颜色。
在工作视窗中指定一个位置。
另一种步骤
在剖面线对话框中的渐变设置上右键单击一个位置可添加新的颜色停止点。
- 选择一个颜色。
使用指令行选项编辑工作视窗中的渐变设置。
在工作视窗中选择一个颜色停止点以移除该点。
更改剖面线属性以匹配不同的剖面线。
相关指令
| 工具列 | 功能表 |
|---|---|
|
|

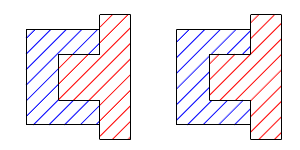

HatchBase 指令可以更改所选填充物件的起点。
| 工具列 | 功能表 |
|---|---|
|
|
HatchScale 指令可以设置模型工作视窗中的剖面线图案的缩放比。
- 此指令也可更改文件属性中的剖面线缩放设置。
步骤
- 设定剖面线的缩放比。
指令行选项
缩放
启用
停用
剖面线图案将不会被缩放。
切换
在启用和禁用之间更改缩放选项的设置。
请参考
剖面线文件属性
管理当前模型文件的剖面线设置。
