Mirror
| ツールバー | メニュー |
|---|---|
|
|
変形 ミラー |
Mirrorコマンドは、オブジェクトの鏡像（ミラーイメージ）コピーを作成します。
操作手順
- オブジェクトを選択します。
- ミラー平面の始点をピックします。
- ミラー平面の終点をピックします。
カーソルを動かしてミラーがどのように行われるかを確かめてから、2つ目の点を指定することができます。
指定した2点が作業平面に垂直なミラー平面を定義します。
ミラー平面を正確に配置するには、オブジェクトスナップを使用します。サーフェスとそのミラーコピーを後で結合したい場合は、ミラー平面を正確に配置することが特に大切です。
コマンドラインオプション
3点
3点を指定してミラー平面を定義します。
コピー
オブジェクトをコピーするかしないかを指定します。コピーモードがオンになると、
の記号がカーソル位置に表示されます。
RememberCopyOptionsコマンドを使用すると、オプションの選択状態をデフォルトとして設定することができます。
注釈をミラー
ミラーコピーの際に、テキスト、寸法テキスト、ハッチングパターンを反転するかどうかを設定します。
テキストや寸法テキストへの効果を確認するには、注釈スタイルの後ろから見た時に読み手にテキストを向けるを無効にする必要があります。

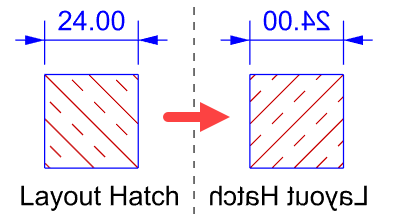

はい - テキスト、寸法テキスト、ハッチングパターンを反転します。

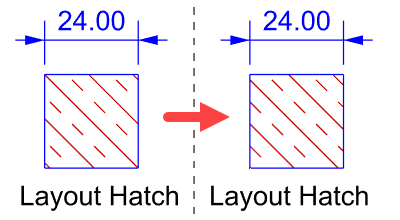

いいえ- 入力テキスト、寸法テキスト、ハッチングパターンの向きを維持します。
X軸
現在のビューポートの作業平面のx軸（xz平面）を挟んでオブジェクトをミラーします。
Y軸
現在のビューポートの作業平面のy軸（yz平面）を挟んでオブジェクトをミラーします。
Z軸
現在のビューポートの作業平面（xy平面）を挟んでオブジェクトをミラーします。
オブジェクト
平面サーフェス、平面曲線、または線を選択してミラー平面を定義します。線を選択した場合、ミラー平面は作業平面に対して垂直になります。
平面状の1つのサーフェス、ポリサーフェスの面、または押し出しの面の境界をミラー平面として選択できます。
ミラー平面は、ヒストリ機能を使って平面オブジェクトに関連付けることができます。オブジェクトが平面性を失うと、ヒストリの更新は無効になります。
SubCrv
曲線の一部を入力として選択するにはsubcrvとタイプします。
次もご覧ください。
Reflect
SubDを反転面を挟んで対称にし、両側を1つのSubDにマージします。
Symmetry
曲線またはサーフェスのコピーを連続性を用いてミラーします。
