Stile di sezione
Stili di documento
Elenca
Elenca gli stili di sezione impostati in Proprietà del documento > Stili di sezione.
Menu
Salva con nome
Crea un nuovo stile di sezione dalle impostazioni correnti.
Salva modifiche
Aggiorna lo stile di sezione attuale con le modifiche apportate alle impostazioni.
Elimina
Rimuove lo stile di sezione attuale dalle Proprietà del documento.

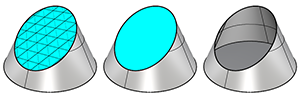

Riempimento
Modello pattern
Menu dei modelli di riempimento
Sfoglia altri modelli
Aggiunge un modello di riempimento integrato nel progetto.
Cerca
Elenca solo i modelli di riempimento che includono il testo di input nei nomi.
Elenco modelli
Le miniature dei modelli di riempimento attualmente disponibili.
Cursore di scalatura
Spostare il cursore per modificare le dimensioni delle miniature dei modelli.
Vista griglia
Mostra i modelli di riempimento come miniature organizzate in una griglia.
Vista elenco
Mostra i modelli di riempimento in elenco verticale con anteprime piccole.
Tipo di scalatura
I pannelli relativi al tipo di scalatura consentono di filtrare i modelli di riempimento in base ai tipi di scalatura.
Tutto
Elenca tutti i modelli di riempimento, indipendentemente dai tipi di scalatura.
Layout
Elenca solo i modelli di riempimento che utilizzano le unità layout.
Modello
Elenca solo i modelli di riempimento che utilizzano le unità modello.
Se un modello di riempimento è impostato per usare le unità modello, non viene influenzato dall’opzione Abilita scalatura riempimenti.
Menu contestuale con il tasto destro del mouse
Fare clic con il tasto destro sull'elenco di modelli per mostrare il menu di scelta rapida.
Sfoglia altri modelli
Aggiunge un modello di riempimento integrato nel progetto.
Importa modelli di riempimento
Importa i modelli di riempimento da un file .3dm o .pat.
Mostra in anteprima come viene visualizzato il colore del bordo dell’unità del modello
Distingue i tipi di scalatura dei modelli di riempimento in base ai colori del contorno: rosso per le unità di layout e blu per le unità modello.
Mostra in anteprima come viene visualizzata l’icona dell’unità del modello
Distingue i tipi di scalatura dei modelli di riempimento in base alle icone sovrapposte: per le unità di layout e per le unità modello.
Colore modello
Il colore del modello di riempimento.
Per oggetto
Il colore proviene dalla sorgente che poteva essere l’oggetto, il livello o il piano di ritaglio.
Colore personalizzato
Selezionare il colore del modello di riempimento.
Rotazione modello
L'angolo di rotazione del modello di riempimento.
Scala modello
Il fattore di scala del modello di riempimento.
Colore dello sfondo
Il colore riempie il modello di riempimento.
Vista
Il colore si basa sulle impostazioni del piano di ritaglio della modalità di visualizzazione della vista.
Limite
Mostra
Disegna le curve limite del riempimento.
Tipo di linea
Il tipo di linea usato per le curve limite.
Per livello
Utilizza il tipo di linea del livello.
Personalizza
Usa un tipo di linea personalizzato.
Scala spessore di stampa
Il fattore di scala della larghezza del tipo di linea.
Colore
Per oggetto
Il colore proviene dalla sorgente che poteva essere l’oggetto, il livello o il piano di ritaglio.
Colore personalizzato
Seleziona un colore per la del curva limite.
Stampa
Colore di stampa modello
Imposta il colore di stampa del modello di riempimento.
Per oggetto
Il colore proviene dalla sorgente che poteva essere l’oggetto, il livello o il piano di ritaglio.
Colore di sfondo sfondo
Imposta il colore di stampa dello sfondo di riempimento.
Vista
Il colore si basa sulle impostazioni del piano di ritaglio della modalità di visualizzazione della vista.
Colore di stampa limite
Imposta il colore di stampa delle curve limite della sezione.
Per oggetto
Il colore proviene dalla sorgente che poteva essere l’oggetto, il livello o il piano di ritaglio.
Larghezza di stampa limite
Imposta la larghezza di stampa delle curve limite della sezione.
Per oggetto
Il colore di stampa proviene dalla sorgente che poteva essere l’oggetto, il livello o il piano di ritaglio.
Oggetti aperti sezione
Riempie la sezione chiusa su un oggetto aperto.
I comandi SezioniMultiple e Sezione (Output=Tutto) creano sempre curve di sezioni da oggetti, anche se l’opzione è disattivata.
(per le proprietà dell'oggetto)
Ripristina le impostazioni di default.
(per i livelli)
Rimuove lo stile di sezione dal livello.
