CorrispondenzaSubD
|
Barra strumenti |
Menu |
|---|---|
|
|
SubD Modifica superfici > Uguaglia |

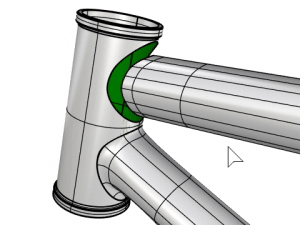

Il comando CorrispondenzaSubD modifica la forma di un oggetto SubD mappandone la catena di bordi in una catena di destinazione per curve o bordi da oggetti SubD, oggetti mesh o superficie.
Passi
-
Selezionare una catena di bordi SubD e premere Invio.
-
Selezionare i limiti di destinazione che possono essere una catena di curve o bordi da oggetti SubD, mesh o oggetti superficie.
-
Per risultati ottimali, il limite di destinazione deve essere compatibile con SubD e avere gli stessi punti di modifica della catena di bordi SubD. Diversamente, la corrispondenza può essere solamente approssimativa e invertita.
-
La catena di bordi SubD può essere aperta o chiusa. Se è aperta, i primi e gli ultimi vertici sono etichettati come vertici con pieghe.
Opzioni da linea di comando
UguagliaPosizioni
Determina come i vertici della catena di bordi SubD viene mappata lungo il limite di destinazione.
UniformaParametri
Uguaglia i bordi secondo distanze uguali nello spazio dei parametri.
PuntiPiùVicini
Uguaglia i bordi secondo distanze uguali nello spazio dei Geometria.
ModificaPunti
Uguaglia i bordi in base ai punti di modifica.
Nodi
Uguaglia i bordi in base agli intervalli dei nodi.
Questa opzione è disponibile quando entrambe le catene di bordi sono compatibili con SubD e presentano gli stessi intervalli.
PosizioneCucitura
Controlla come viene scelto il punto di inizio (cucitura) sul limite chiuso.
Questa opzione è disponibile quando il limite di destinazione è chiuso.
PuntiPiùVicini
Posiziona la cucitura nella posizione più vicina al primo vertice della catena di bordi SubD.
PuntoDiscontinuitàPiùVicino
Posiziona la cucitura nel nodo più vicino al primo vertice della catena di bordi SubD.
UguagliaTangenti
Specifica se il bordo SubD viene regolato per uguagliare le tangenti del limite tangente.
Protuberanza
Controlla l’uniformità della transizione delle tangenti spsostanfo la seconda riga dei punti di controllo più vicino (valore minore) o più lontano (valore maggiore).
L'opzione è disponibile con l'impostazione UguagliaTangenti=Sì.
InvertiTangenti
Inverte la direzione delle tangenti.
L'opzione è disponibile con l'impostazione UguagliaTangenti=Sì.
