Stira
| Barra strumenti | Menu |
|---|---|
|
|
Trasforma Stira |
Storia di costruzione supportata
Il comando Stira scala le aree selezionate di un oggetto in una direzione.
Passi
- Selezionare gli oggetti.
- Specificare l'inizio dell'asse di stiramento.
- Specificare la fine dell'asse di stiramento.
- Digitare il fattore di stiramento oppure selezionare il punto verso il quale effettuare lo stiramento.
Opzioni da linea di comando
Copia
Specifica se gli oggetti vanno copiati o meno. Appare un segno più
sul cursore quando è attiva la modalità di copia. Il comando MemorizzaOpzioniCopia determina se usare l'opzione selezionata come opzione predefinita o meno.

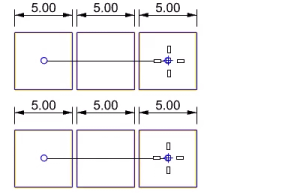

Rigido
Sì
I singoli oggetti non vengono deformati, cambiano solo di posizione.
No
I singoli oggetti vengono deformati e cambiati di posizione.
Lunghezza
Specifica la nuova lunghezza complessiva dell'asse di stiramento.
Barra strumenti | Menu |
|---|---|
|

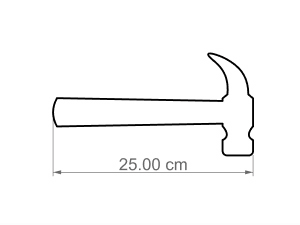

Il comando AllungaCrv consente di selezionare i punti di controllo di una curva, disattivati con la finestra di intersezione, per spostarli.
Passi
Usare una o più finestre per selezionare le parti delle curve da spostare.
Cerchi ed ellissi vengono trattati come intere entità. Possono essere spostati quando si trovano interamente nella finestra di intersezione.
Le curve free-form devono essere attraversate dalla finestra di intersezione per selezionare i punti di controllo.
Se vengono selezionati riempimenti, annotazioni o istanze di blocco, questi vengono spostati.
Fare clic per specificare il punto di base.
Spostare il mouse o inserire un numero per la distanza di allungamento.
Fare clic per specificare il punto di destinazione.
Opzioni da linea di comando
PoligonoIntersezione
Utilizza l’area di selezione di una forma poligonale anziché di una finestra rettangolare.
