MuoviUVN

Barra strumenti Menu

Modifica punti

Trasforma

Muovi UVN

Finestra

Pannelli > SpostaUVN

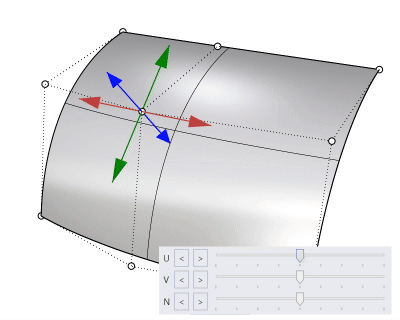

Il comando MuoviUVN sposta i punti di controllo della curva o superficie selezionata lungo le direzioni u, v e normali o lungo i poligoni di controllo.

Pannello Muovi UVN

U/V/N

Fare clic su un tasto freccia o trascinare il cursore per spostare un punto di controllo nelle direzioni u, v o normale.

Scala

Imposta la scala per i tasti freccia e i cursori. Il valore 10 sposta le unità del modello in base a 10 punti di controllo quando si fa clic sul tasto freccia o si trascina il cursore verso la fine.

Modalità spostamento UV
Lungo tangente

Una superficie presenta punti di controllo che non possono essere attivati. Ciascun punto di controllo di una superficie presenta un punto di modifica associato. La modalità Lungo tangente sposta un punto di controllo nella direzione tangente verso le isocurve UV o nella direzione normale della superficie nel punto di modifica associato.

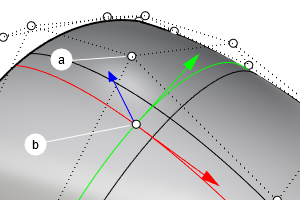

(b) rappresenta il punto di modifica associato al punto di controllo (a). Le frecce mostrano le direzioni U, V e N quando il punto di controllo (a) si sposta nella modalità "Lungo tangente".
È simile ai punti di controllo di curve. Nel caso di una curve, U è la direzione tangente e N è la normale alla curva nel punto di modifica associato. V è perpendicolare a U e N.

  • Il grafico di curvatura di una curva disegna le linee sottili nella direzione normale della curva.
Lungo poligono di controllo

I cursori U e V spostano i punti lungo le corde dei poligoni dei punti di controllo.

Lungo estensioni

Un punto di controllo viene spostato lungo le estensioni immaginarie dei poligoni di controllo circostanti.

Simmetria U/Simmetria V

Rende possibile la modifica di due lati di una superficie simmetrica allo stesso tempo. È necessario selezionare tutti i punti da modificare.

Smoothing U/V

Numeri pari fuori dalla griglia dei punti di controllo.

Widget

Mostra le frecce dell’asse sui punti di controllo selezionati. Queste frecce possono essere trascinate con il mouse.

Decadimento

Definisce come l’intensità di spostamento di attenua dal widget trascinato (al centro) verso il widget più lontano (limite).

Nessuna

L’intensità di spostamento è uguale su tutti i widget selezionati.

Morbido

L’intensità di spostamento si attenua lentamente vicino al centro e al limite, ma più velocemente nell’intervallo centrale.

Arrotondato

L’intensità di spostamento si attenua lentamente vicino al centro e più velocemente verso il limite.

Opzioni da linea di comando

Inserire il comando scrivibile -MoveUVN, per eseguire lo scripting della visibilità del pannello Muovi UVN.

Mostra

Mostra il pannello Muovi UVN.

Nascondi

Chiude il pannello Muovi UVN.

Commuta

Cambia la visibilità del pannello Muovi UVN.

Consultare anche

Spostare gli oggetti
