IntersezioneMesh
| Barra strumenti | Menu |
|---|---|
|
|
Curva Curva da oggetti > Intersezione di mesh |
Il comando IntersezioneMesh crea una polilinea nell'intersezione tra oggetti mesh.
Passi
- Selezionare gli oggetti.
Opzioni da linea di comando
Tolleranza
Auto
Utilizza una tolleranza più adatta alle mesh ben disegnate, create usando le tolleranze del documento. Il valore viene calcolato usando il procedimento euristico.
Precisa
Utilizza le tolleranze del documento. Questo potrebbe non essere il valore migliore perché le mesh spesso presentano piccole caratteristiche che possono adattarsi al di sotto della tolleranza del documento.

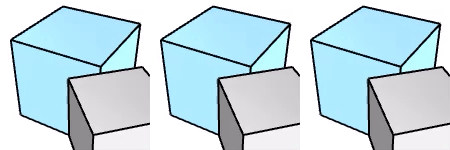

FacceCoplanarI
Ignora
Ignora sovrapposizioni coplanari.
Polilinee
Crea polilinee da limiti di sovrapposizioni coplanari.
Mesh
Crea mesh da sovrapposizioni coplanari.
SecondoGruppo
Imposta su Sì per trovare le intersezioni tra due gruppi di oggetti, ignorando le intersezioni tra gli oggetti appartenenti allo stesso gruppo.
Passi
-
Selezionare il primo gruppo di oggetti e premere Invio.
-
Selezionare il secondo gruppo di oggetti e premere Invio.
Consultare anche
Intersezione
Crea degli oggetti punto o delle curve nelle intersezioni tra curve e superfici.
AutoIntersezioneMesh
Crea polilinee dalle autointersezioni degli oggetti mesh.
