Intaglia
|
Barra strumenti |
Menu |
|---|---|
|
|
SubD/Mesh Modifica superfici > Introduci |
Il comando Intaglia inserisce bordi eseguendo l'offset dei bordi della mesh, dell'oggetto SubD o delle facce di una polisuperficie a una determinata distanza verso l'interno.
Input
- Facce mesh/SubD
- Facce di superfici e polisuperfici
Per eseguire la suddivisione perimetrale delle facce selezionate
-
Selezionare facce mesh, SubD o di polisuperfici.
-
Inserire una distanza o selezionare due punti per definirla.
Opzioni da linea di comando

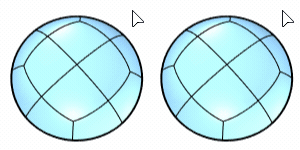

Modalità (solo per più e polisuperfici facce SubD
)
Gruppo (sinistra) esegue la suddivisione perimetrale dell facce collegate come unità.
Singolo (destra) esegue la suddivisione perimetrale delle facce singolarmente.
Opzioni di sola superficie in basso
AttraversoPunto
Selezionare un punto attraverso cui passerà la curva di inserimento.
Adattato
Adattato=On non raffina le curve introdotte per fare in modo che si trovino della tolleranza del sistema come con l'opzione Adattato=Off. Il processo di raffinamento potrebbe richiedere del tempo, quindi l'anteprima utilizza l'opzione Adattato=On per accelerare il processo.
IgnoraCuciture
Ignora la cucitura della superficie di input.
VerticiPiega
Separa la faccia fra ciascuna coppia di angoli.
-
Se il limite della faccia presenta bordi non lineari, verranno aggiunti altri bordi separati.
Separa
Separa la superficie di input o diversamente crea solo curve di inserimento.
UnisciOutput
L'opzione Separa=Sì specifica se le superfici risultanti verranno unite.
Selezione cicli faccia mesh/SubD (post-selezione)
Selezionare l'intero ciclo di una faccia
-
Fare clic su una faccia.
-
Fare doppio clic sulla faccia successiva che decide la direzione del ciclo.
Per selezionare un intervallo del ciclo di una faccia
-
Fare clic su due facce in un ciclo.
-
Fare doppio clic su una faccia in mezzo e accanto a una delle facce selezionate.
Selezionare il ciclo di una faccia usando la pre-selezione
Selezionare il ciclo di una faccia usando il filtro sotto-oggetto
Per deselezionare una faccia singola
-
Fare clic tenendo premuto il tasto Ctrl su una faccia selezionata.
Per deselezionare il ciclo di una faccia
-
Ctrl+doppio clic su una faccia in un ciclo selezionato.
