PianoDiAppoggio

Barra strumenti Menu

Strumenti di rendering

Rendering/Finestra

Pannelli > Piano d'appoggio

Il comando PianoDiAppoggio apre il pannello "Piano d'appoggio".

Il piano d'appoggio fornisce una piattaforma infinita orizzontale che si allunga sull'orizzonte in tutte le direzioni, ad una determinata altezza. Gli si può applicare un materiale qualsiasi.

Il piano d'appoggio non viene visualizzato nelle modalità di visualizzazione Tecnica o Wireframe.

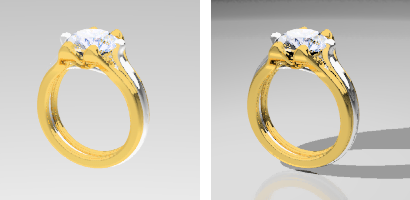

Senza piano d'appoggio (sinistra), con piano d'appoggio (destra).

Guida all’uso - Nozioni di base sul rendering

Pannello "Piano d'appoggio"

Opzioni del contenitore

On

Attiva il piano d'appoggio.

Mostra parte inferiore

Rende visibile la "parte posteriore" del piano d'appoggio quando questo viene osservato da sotto. Altrimenti, la parte inferiore appare trasparente.

Altezza sul piano assoluto XY

Imposta l'altezza del piano d'appoggio sul piano xy.

Automatico

Attiva l'elevazione automatica che sposta il piano d'appoggio sul punto più basso degli oggetti del modello. I nuovi oggetti aggiunti alla scena possono modificare il piano d'appoggio. L'elevazione automatica ignora i tipi di oggetto non convertibili in mesh*.



I tipi di oggetti *non convertibili in mesh non creano mesh di rendering. Ad esempio, curve, quote, widget di mappatura texture, ecc.

Effetto

Solo ombra

Rende trasparente il piano d'appoggio, continuando però a consentire la proiezione delle ombre su di esso.

Usa un materiale

Assegna un materiale al piano d'appoggio e modifica il materiale. Per informazioni su come impostare un materiale, consultare Materiali.

Mappatura texture

Queste impostazioni valgono quando viene applicata una texture al piano d'appoggio.

Offset X/Y (unità)

Specifica la distanza di offset in unità da 0,0,0.

Dimensioni X/Y (unità)

Specifica le dimensioni in unità della texture.

Rotazione

Specifica l'angolo di rotazione della texture da 0.

Per accedere alle opzioni nascoste da linea di comando

  • Anteporre un trattino al nome del comando: -PianoDiAppoggio.
Opzioni da linea di comando

MostraPannello

Opzioni
On
MostraParteInferiore=Off/On
AltitudineAutomatica=Off/On
SoloOmbra=Off/On
Altitudine=0
ImpostaMateriale
ID o nome dell'istanza

Consultare anche

EseguiRendering

Renderizza gli oggetti usando il modulo di rendering corrente.

GroundPlane in the Rhino 6 render display
