TolleranzaGeometrica
|
Barra strumenti |
Menu |
|---|---|
|
|
Disegno tecnico Altre annotazioni > Tolleranza geometrica |

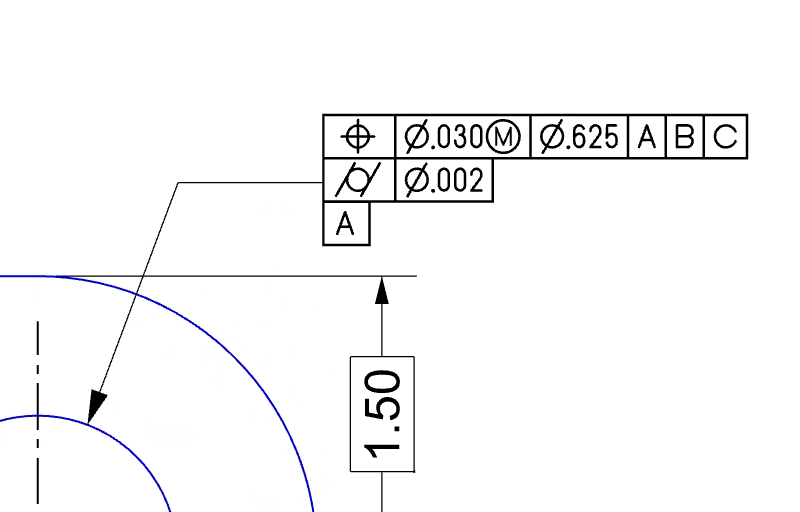

Il comando TolleranzaGeometrica crea un frame di controllo di una tolleranza geometrica come oggetto testo di annotazione nel modello. Apre una finestra di dialogo dove è possibile definire i parametri GD&T, tra cui i simboli geometrici, i valori di tolleranza, le condizioni dei materiali, ecc.. Le tolleranze geometriche sono cruciali per assicurare che le parti vengono fabbricate in limiti accettabili e che possono essere assemblati correttamente.
Passi
-
Eseguire il comando TolleranzaGeometrica.
-
Compilare i campi nell’editor come richiesto, quindi fare clic su OK.
-
Scegliere una posizione nella vista per posizionare il frame di controllo delle funzionalità.
-
Uno stile di annotazione “Tolleranza geometrica” viene aggiunto al modello per controllare l’aspetto dei frame di controllo delle funzionalità. Lo stile utilizza un font GD&T speciale di Peter Kanold che può disegnare caratteri speciali quadrati, allinearli e costruire stringhe formattate per mostrare correttamente la tolleranza geometrica.
-
Facendo doppio clic su un frame di controllo delle funzionalità esistente, viene eseguito il comando ModificaTolleranzaGeometrica per modificarne il contenuto. È possibile modificare direttamente il contenuto anche nelle proprietà oggetto testo.
|
Barra strumenti |
Menu |
|---|---|
|
|
Il comando ModificaTolleranzaGeometrica modifica i frame di controllo delle funzionalità di tolleranza geometrica.
-
Facendo doppio clic su frame di controllo delle funzionalità esistenti, è possibile eseguire questo comando.
