SrfCurveDiBordo
| Barra strumenti | Menu |
|---|---|
|
|
Superficie Da curve di bordo |
Storia di costruzione supportata

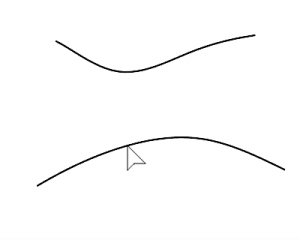

Il comando SrfCurveDiBordo crea una superficie da due, tre o quattro curve selezionate che ne definiscono i bordi. I bordi della superficie creata possono coincidere esattamente con le curve di input.

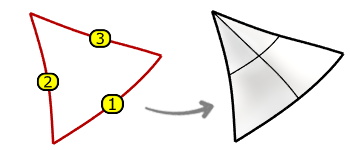

L’input di tre curve chiuse crea una superficie con tre lati con un punto di singolarità apposto alla prima curva selezionata.

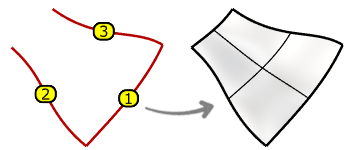

L’input di tre curve aperte crea una superficie di quattro lati se viene prima selezionata la curva centrale. Diversamente, viene creata una superficie con tre lati.
Per l’input di superfici planari chiuse, è possibile usare il comando SrfDaCrvPiane se la superficie planare è accettabile
Passi
Selezionare le 2, 3 o 4 curve e premere Invio.
I bordi di superficie possono essere selezionati come curve.
