AnalisiAngoloDiSformo
| Barra strumenti | Menu |
|---|---|
|
|
Analizza Superficie > Analisi angolo di sformo |

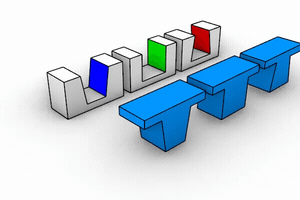

Il comando AnalisiAngoloDiSformo valuta visivamente l'angolo di sformo di una superficie usando l'analisi in falsi colori.
L'angolo di sformo si usa spesso per progettare pezzi stampati ad iniezione che vanno espulsi dagli stampi.
Input
- Superficie, Polisuperficie, Estrusione, Mesh, SubD
Passi
- Selezionare gli oggetti.
- Nella finestra di dialogo Angolo di sformo, impostare l'angolo per la visualizzazione del colore.
- Imposta la direzione di riporto.
- Regolare la densità della mesh se il livello di dettaglio non è appropriato.
Opzioni di analisi dell'angolo di sformo
Aggiungi oggetti
Selezionare vari oggetti da analizzare.
Rimuovi oggetti
Rimuove gli oggetti selezionati dall’analisi.
Regola mesh
Aprire le opzioni delle mesh di analisi per modificarne la densità. Aumentando la densità delle mesh, viene migliorata la precisione di analisi.
Ripristina predefiniti
Reimposta le impostazioni di default.
- Se sono stati impostati i valori più alti e più bassi sullo stesso valore, tutte le parti dell'oggetto che superano l'angolo di sformo saranno rosse.
Imposta la direzione per
Selezionare un'opzione che definisce la direzione di riporto.
Asse Z assoluto
Utilizza la direzione +Z degli assi assoluti.
PianoC Z
Utilizza la direzione +Z del pianoC nella vista selezionata.
- Fare clic su per aggiornare la direzione in base alla vista corrente.
Vista basata

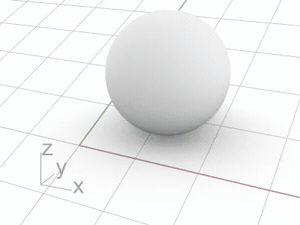

Utilizza la direzione della vista invertita (che punta verso la camera) della vista selezionata.
- Fare clic su per aggiornare la direzione in base alla vista corrente.
Due punti

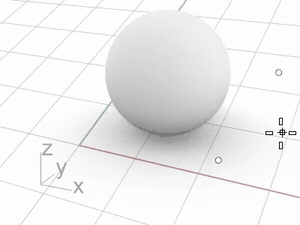

Utilizza la direzione definita selezionando due punti.
- Fare clic su e scegliere due punti nella vista.
Curva o bordo

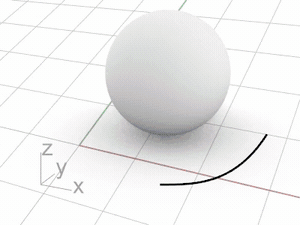

Utilizza la tangente nel punto iniziale della curva o del bordo selezionato.
- Fare clic su e selezionare una curva o un bordo nella vista.
<PianoC con nome>
Utilizza l'asse +Z del PianoC con nome selezionato.
Aggiungi curva di sformo massima[
Crea una curva lungo la linea in cui l'angolo di sformo è uguale al valore superiore.
Aggiungi curva di sformo media
Crea una curva lungo la linea in cui l'angolo di sformo è 0.
Aggiungi curva di sformo minima
Crea una curva lungo la linea in cui l'angolo di sformo è uguale al valore inferiore.
Fare clic per creare curve in base allo stato delle opzioni della curva di sformo in alto.
Mostra wire
Visualizza bordi, isocurve o wire dell’oggetto.
| Barra strumenti | Menu |
|---|---|
|
|
Il comando AnalisiAngoloDiSformoOff disattiva l'analisi dell'angolo di sformo.
| Barra strumenti | Menu |
|---|---|
|
|
Il comando PuntoAngoloDiSformo colloca un oggetto punto in corrispondenza del punto di divisione dell'angolo di sformo di una superficie.
L'angolo di sformo si usa spesso per progettare pezzi stampati ad iniezione che vanno espulsi dagli stampi.
Passi
- Selezionare una superficie in prossimità del punto di sformo e premere Invio.
Suggerimento
- Uno dei modi per trovare dei punti sulla superficie in prossimità dell'angolo di sformo desiderato è attivare AnalisiAngoloDiSformo. Impostare i limiti superiore ed inferiore in modo tale che siano prossimi all'angolo desiderato. Per esempio, se l'angolo è 5, si impostino i limiti su 4.9 e 5.1.
- Si usi una mesh di analisi densa. Quindi, si possono selezionare i punti lungo la striscia che separa le parti rosse da quelle blu della superficie. I punti saranno sulla linea di divisione.
Opzioni da linea di comando
Angolo
L'angolo nelle coordinate assolute di una linea tangente alla superficie sul punto dell'angolo di sformo.
DirezioneDiEspulsione
La direzione di espulsione del pezzo nelle coordinate assolute.
Bordo
Limita la sistemazione del punto ad un bordo.
