Piega
|
Barra strumenti |
Menu |
|---|---|
|
|
SubD Modifica superfici > Piega dura |
Il comando Piega cambia i bordi/vertici SubD uniformi in bordi/vertici piegati o i bordi mesh saldati in bordi non saldati.
|
Input |
|---|
|
|
Barra strumenti |
Menu |
|---|---|
|
|
SubD Modifica superfici > Rimuovi Piega |

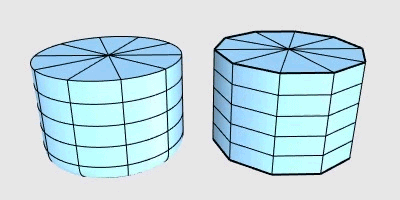

Il comando RimuoviPiega rende uniformi i bordi/vertici SubD o i bordi mesh saldati.
|
Input |
|---|
|
|
Barra strumenti |
Menu |
|---|---|
|
|
SubD Modifica superfici > Piega morbida |
Il comando PiegheSubD consente di creare e modificare la percentuale di morbidezza di una piega lungo i bordi SubD selezionati. La tangente e la curvatura di una superficie SubD sono continue su bordi uniformi e spigoli vivi.
Passi
-
Selezionare i bordi SubD per applicare la percentuale di morbidezza delle pieghe.
I bordi possono derivare da vari oggetti SubDs e varie catene.
-

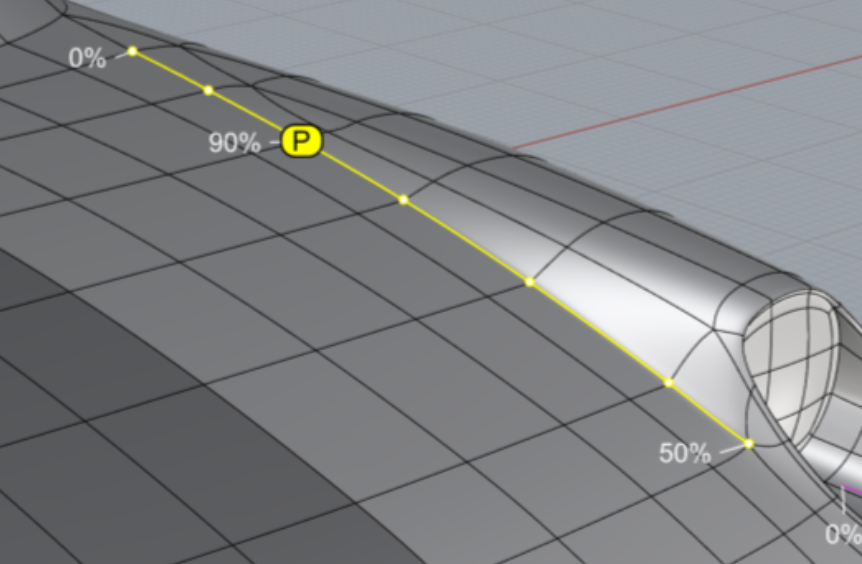

Quando il comando richiede di selezionare il vertice evidenziato:
-
Inserire un numero compreso fra 0 e 100 per applicare una percentuale costante a ciascun bordo selezionato.
-
Fare clic sull'etichetta di percentuale per modificare quest'ultima in tale posizione.
Appare un punto "P" evidenziato e viene chiesto all'utente di inserire una valore di percentuale.
La percentuale viene unita da un'etichetta a un'altra tra i punti dei bordi.
-
Fare clic sul punto di un bordo evidenziato per aggiungere un'etichetta di percentuale.
-
Opzioni da linea di comando
PiegaTutto
Converte i bordi selezionati in pieghe dure così come il comando Piega.
PercentualeCostante
Applica la stessa percentuale a ciascun bordo selezionato.
TestoPiccolo/TestoGrande
Modifica le dimensioni delle etichette di percentuale in modo che si adattino allo stato attuale della vista.
Note
-
La percentuale costante del 100% rende più nette le pieghe smussate. Tuttavia, non crea pieghe dure come il comando Piega.

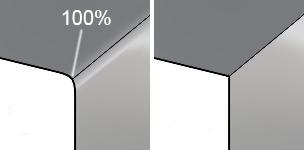

Una percentuale di morbidezza delle pieghe al 100% (sinistra) e una piega rigida (destra). -
I valori di percentuale di morbidezza si applicano a vertici SubD che possono essere cancellati dal comando RimuoviPiega.
-
Il comando SelBordiSubD può essere usato per selezionare tutti i bordi con pieghe morbide sugli oggetti SubD da modificare.
-
Il comando MostraBordi seleziona i bordi con pieghe morbide.
|
Barra strumenti |
Menu |
|---|---|
|
|
Il comando SelBordiSubD seleziona vari tipi di bordi sugli oggetti SubD selezionati.
Passi
-
Selezionare gli oggetti SubD, quindi fare clic su Invio.
Il comando segnala i numeri di vari tipi di bordi.
-
Imposta i tipi di bordi da selezionare.
La linea di comando mostra solo i tipi di bordi inclusi negli oggetti SubD selezionati.
Opzioni da linea di comando
Morbido (Sì/No)
Specifica se verranno selezionati i bordi uniformi.
Ponderato (Sì/No)
Specifica se verranno selezionati i bordi con pieghe morbide.
Il comando PiegheSubD aggiunge bordi con pieghe morbide agli oggetti SubD.
Piega (Sì/No)
Specifica se verranno selezionati i bordi con pieghe dure.
Il comando Piega aggiunge bordi con pieghe dure agli oggetti SubD.
Contorno (Sì/No)
Specifica se verranno selezionati i bordi aperti.
