Style de section
Styles du document
Liste
Liste des styles de section définis dans Propriétés du document > Styles de section.
Menu
Enregistrer sous
Crée un nouveau style de section à partir des paramètres actuels.
Enregistrer les modifications
Actualise le style de section actuel en tenant compte des modifications apportées.
Supprimer
Élimine le style de section actuel à partir des propriétés du document.

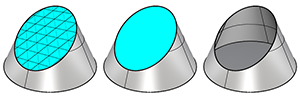

Hachures
Motif
Menu déroulant du motif de hachures
Rechercher d’autres motifs
Permet d’ajouter l’un des motifs de hachures prédéfinis dans le modèle.
Chercher
Liste tous les motifs de hachures dont le nom contient le texte saisi.
Liste des motifs
Miniatures des motifs de hachures disponibles dans le modèle.
Glisseur d’échelle
Déplacez le glisseur pour modifier la taille des miniatures des motifs de hachures.
Mosaïque
Affiche les motifs de hachures sous la forme de miniatures dans une grille.
Affichage en liste
Affiche les motif de hachures sous la forme d’une liste verticale avec des aperçus plus petits.
Type d’échelle
Les onglets des types d’échelle vous permettent de filtrer les motifs de hachures en fonction du type d’échelle.
Toutes
Liste toutes les hachures, quel que soit le type d’échelle.
Mise en page
Liste uniquement les motifs de hachures qui utilisent les unités de la mise en page.
Modèle
Liste uniquement les motifs de hachures qui utilisent les unités du modèle.
Si un motif de hachures est défini comme utilisant les unités du modèle, il ne sera pas concerné par l’option utiliser l’échelle des hachures.
Menu contextuel du bouton de droite de la souris
Cliquez avec le bouton de droite sur la liste des motifs pour afficher le menu contextuel.
Rechercher d’autres motifs
Ajoute dans le modèle l’un des motifs de hachures prédéfinis.
Importer des motifs de hachures
Importe des motifs de hachures à partir d’un fichier .3dm ou .pat.
Couleur du contour des miniatures selon le type d’unités du motif
Distingue les types d’échelle des motifs de hachures grâce à la couleur du contour des miniatures : rouge pour les unités de mise en page et bleu pour les unités du modèle.
Icône sur les miniatures selon le type d’unités du motif
Distingue les types d’échelle des motifs de hachures grâce aux icônes superposées sur les miniatures : pour les unités de mise en page et pour les unités du modèle.
Couleur du motif
La couleur d’affichage du motif de hachures.
Par objet
La couleur provient de la source qui peut être l’objet, le calque ou le plan de coupe.
Couleur personnalisée
Sélectionnez la couleur du motif de hachures.
Rotation du motif
L’angle de rotation du motif de hachures.
Échelle du motif
Le facteur d’échelle du motif de hachures.
Couleur de l’arrière-plan
La couleur remplit les frontières des hachures.
Fenêtre
La couleur est définie à partir des paramètres du plan de coupe du mode d’affichage de la fenêtre.
Frontière
Afficher
Dessine les courbes de contour du motif de hachures.
Type de ligne
Le type de ligne utilisé par les courbes de contour.
Afficher l’échelle de la largeur
Le facteur d’échelle de la largeur du type de ligne.
Couleur
Par objet
La couleur provient de la source qui peut être l’objet, le calque ou le plan de coupe.
Couleur personnalisée
Sélectionnez une couleur pour la courbe de contour.
Imprimer
Couleur d’impression du motif
Définit la couleur d’impression du motif de hachures.
Par objet
La couleur provient de la source qui peut être l’objet, le calque ou le plan de coupe.
Couleur d’impression de l’arrière-plan
Définit la couleur d’impression pour le remplissage de l’arrière-plan des hachures.
Fenêtre
La couleur est définie à partir des paramètres du plan de coupe du mode d’affichage de la fenêtre.
Couleur d’impression de la frontière
Définit la couleur d’impression des courbes frontières de la section.
Par objet
La couleur provient de la source qui peut être l’objet, le calque ou le plan de coupe.
Largeur d’impression de la frontière
Définit la largeur d’impression des courbes frontières de la section.
Par objet
La largeur d’impression provient de la source qui peut être l’objet, le calque ou le plan de coupe.
Sectionner les objets ouverts
Remplit la section fermée d’un objet ouvert.
Les commandes CourbesNiveau et Section (Résultat=Tout) créent toujours les courbes de section à partir des objets, même si cette option est désactivée.
(pour les propriétés des objets)
Rétablit les paramètres par défaut.
(pour les calques)
Élimine le style de section à partir du calque.
