AdapterSubD
|
Barre d’outils |
Menu |
|---|---|
|
|
SubD Outils de modification > Adapter |

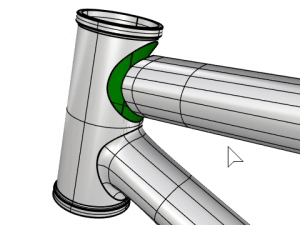

La commande AdapterSubD modifie la forme d’une SubD en plaquant sa chaîne de bords sur une chaîne cible de courbes ou de bords d’objets de SubD, maillage ou surface.
Étapes
-
Sélectionnez une chaîne de bords de SubD et appuyez sur Entrée.
-
Sélectionnez la frontière cible ; il peut s’agir d’une chaîne de courbes ou de bords d’une SubD, d’un maillage ou d’une surface.
-
Pour obtenir les meilleurs résultats, la frontière cible doit être compatible avec les SubD et partager les mêmes points d’édition que la chaîne de bords de SubD en cours de modification. Dans le cas contraire, l’adaptation ne sera qu’approximative et le résultat pourrait être vrillé.
-
La chaîne de bords de SubD peut être ouverte ou fermée. Si elle est ouverte, le premier sommet et le dernier sommet sont étiquetés en tant que sommets de type pli.
Options de la ligne de commande
PositionsAdaptation
Détermine la manière dont les sommets de la chaîne de bords de SubD seront plaqués le long de la frontière cible.
ParamètresUniformes
Adapte les bords en prenant des distances égales dans l’espace des paramètres.
PointsPlusProches
Adapte les bords en prenant les points les plus proches dans l’espace géométrique.
PointsÉdition
Adapte les bords en prenant les points d’édition.
Nœuds
Adapte les bords en prenant des intervalles de nœuds.
Cette option est disponible quand les deux chaînes de bords sont compatibles avec les SubD et qu’elles ont les mêmes intervalles.
PositionJointure
Détermine la manière dont le point de départ (jointure) sur la frontière la plus proche est choisi.
Cette option est disponible lorsque la frontière cible est fermée.
PointPlusProche
Positionne la jointure au niveau du point le plus proche du premier sommet de la chaîne de bords de SubD.
NœudPlusProche
Positionne la jointure au niveau du nœud le plus proche du premier sommet de la chaîne de bords de SubD.
AdapterTangentes
Précise si le bord de SubD doit être ajusté pour s’adapter aux tangentes de la frontière cible.
Renflement
Contrôle l’aspect plus ou moins lisse de la transition avec les tangentes en déplaçant la deuxième ligne de points de contrôle plus près (valeur inférieure) ou plus loin (valeur supérieure).
Cette option est disponible lorsque AdapterTangentes=Oui.
InverserTangentes
Inverse la direction des tangentes.
Cette option est disponible lorsque AdapterTangentes=Oui.
