Étirer
| Barre d’outils | Menu |
|---|---|
|
|
Transformer Étirer |
La commande Étirer change l'échelle de certaines parties d'un objet dans une direction.
Étapes
- Sélectionnez des objets.
- Indiquez le point de départ de l’axe d’étirement.
- Indiquez la fin de l'axe d'étirement.
- Tapez le facteur d'étirement ou indiquez un point où terminer l'étirement.
Options de la ligne de commande
Copier
Indique si les objets sont copiés ou non. Un signe plus
apparaît au niveau du curseur lorsque le mode Copier est activé. La commande EnregistrerOptionsCopie détermine si l’option sélectionnée est utilisée ensuite par défaut.

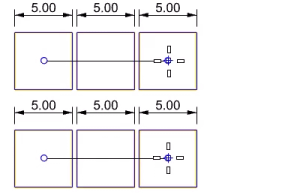

Rigide
Oui
Les objets individuels ne seront pas modifiés, seule leur position le sera.
Non
Les objets individuels sont déformés ainsi que leur position.
Longueur
Permet de définir la nouvelle longueur totale pour l'axe d'étirement.
Barre d’outils | Menu |
|---|---|
|

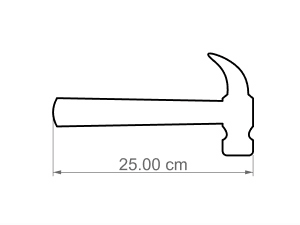

La commande ÉtirerCourbe vous permet de sélectionner les points de contrôle d’une courbe qui sont désactivés avec une fenêtre de recoupement pour les déplacer.
Étapes
Utilisez une ou plusieurs fenêtres de recoupement pour sélectionner les parties de la (des) courbe(s) que vous souhaitez déplacer.
Les cercles et les ellipses sont traités comme des entités entières. Ils ne peuvent être déplacés que lorsqu’ils sont entièrement compris dans la fenêtre de recoupement.
Les courbes de forme libre doivent être traversées par la fenêtre de recoupement afin de sélectionner leurs points de contrôle.
Si des hachures, des annotations ou des occurrences de bloc sont sélectionnées, celles-ci sont déplacées.
Cliquez pour indiquer le point de référence.
Déplacez la souris ou tapez un nombre pour la distance d’étirement.
Cliquez pour indiquer le point cible.
Options de la ligne de commande
PolygoneSélectionRecoupement
Utilise une zone de sélection en forme de polygone au lieu d’une fenêtre rectangulaire.
