DéplacerUVN
| Barre d’outils | Menu |
|---|---|
|
|
Transformer Déplacer UVN Fenêtre Panneaux > DéplacerUVN |
La commande DéplacerUVN déplace les points de contrôle de la courbe ou surface sélectionnée le long des directions normale, u et v ou des polygones de contrôle.
Panneau Déplacement UVN
U/V/N
Cliquez sur une flèche ou déplacez un glisseur pour déplacer un point de contrôle dans la direction u, v ou normale.
Échelle
Définit l'échelle des flèches et des glisseurs. Une échelle égale à 10 déplace un point de contrôle de 10 unités lorsque vous cliquez sur une flèche ou que vous déplace un glisseur vers la fin.
Mode de déplacement UV
Le long de la tangente

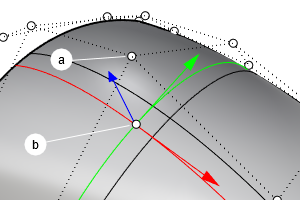

Une surface possède des points d'édition qui ne peuvent pas être activés. Chaque point de contrôle d'une surface possède un point d'édition associé. Le mode Le long de la tangente déplace un point de contrôle dans la direction tangente aux courbes isoparamétriques UV ou dans la direction normale de la surface au niveau du point d’édition associé.
- Le diagramme de courbure d’une courbe dessine les indicateurs dans la direction normale de la courbe.
Le long d'un polygone de contrôle
Les glisseurs U et V déplacent les points de contrôle le long des arrêtes du polygone de contrôle.
Le long des prolongements
Un point de contrôle est déplacé le long des prolongements imaginaires du polygone de contrôle.
Symétrie U/Symétrie V
Rend possible la modification des deux côtés d'une surface symétrique en même temps. Vous devez sélectionner tous les points à modifier.
Lissage U/V
Uniformise la grille des points de contrôle.

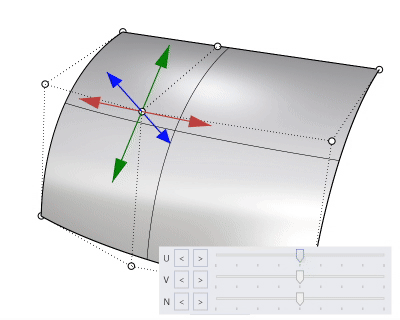

Applications
Affiche les flèches des axes UVN sur les points de contrôle sélectionnés. Ces flèches peuvent être déplacées à l’aide de la souris.
Atténuation
Définit la manière dont la force de déplacement s’estompe entre l’application déplacée (centre) et l’application éloignée (frontière).
Aucune
La force de déplacement est égale sur toutes les applications sélectionnées.
Lisse
La force de déplacement s’estompe progressivement près du centre et de la frontière, mais plus rapidement au milieu.
Arrondi
La force du mouvement s’estompe lentement près du centre et plus rapidement vers la frontière.
Options de la ligne de commande
Tapez la commande précédée d’un tiret, -DéplacerUVN, pour scripter la visibilité du panneau Déplacer UVN.
Montrer
Ouvre le panneau Déplacer UVN.
Cacher
Fermer la panneau Déplacer UVN
Inverser
Change la visibilité du panneau Déplacer UVN.
