DiviserMaillage
| Barre d’outils | Menu |
|---|---|
|
|
Maillage Outils d'édition > Division |
La commande DiviserMaillage divise un maillage en plusieurs pièces à l'aide d'un autre objet.
-
Si une courbe est sélectionnée comme objet coupant, elle est extrudée dans la direction Z du plan de construction actuel afin de couper le maillage pour le diviser. Si la courbe est presque sur le maillage, il est recommandé d’utiliser la commande DiviserMaillageAvecCourbe qui attire la courbe sur le maillage avant de le diviser.
-
Si le maillage présente des normales de face inversées, la division peut échouer. Lancez la commande Vérifier pour tester et la commande UnifierNormalesMaillage pour corriger les problèmes.
Étapes
-
Sélectionnez les objets à diviser.
-
Sélectionner les objets coupants.
Tapez « PI » et appuyez sur Entrée pour définir un plan infini comme objet coupant.
Options de la ligne de commande
Tolérance
Auto
Utilise une tolérance qui est plus adaptée aux maillages bien dessinés créés en utilisant les tolérances du document. La valeur est calculée en utilisant l'heuristique.
Exacte
Utilise les tolérances du document. Il se peut que ce ne soit pas la meilleure valeur car les maillages présentent souvent de toutes petites parties qui peuvent se trouver bien en-dessous de la tolérance du document.

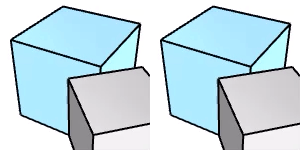

FacesCoplanaires
Conserver
Utilise des superpositions coplanaires dans le calcul de la division.
Ignore
Ignore les superpositions coplanaires.

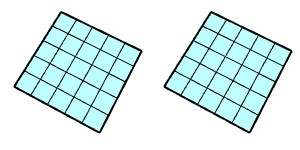

CréerNGones
Conserve le maillage divisé propre en créant des NGones le long du bord de division.
IgnorerMaillagesNonDivisés
Si la division est partielle et s'il n'y a qu'un seul maillage dans le résultat, le document n'est pas modifié.
Voir aussi
Diviser
Diviser des objets en utilisant d'autres objets comme couteaux.
DiviserBordMaillage
Diviser un bord de maillage.
DiviserMaillageAvecCourbe
Diviser un maillage avec une courbe.
