ToléranceGéométrique
|
Barre d’outils |
Menu |
|---|---|
|
|
Mise en plan Autres annotation > Tolérance géométrique |

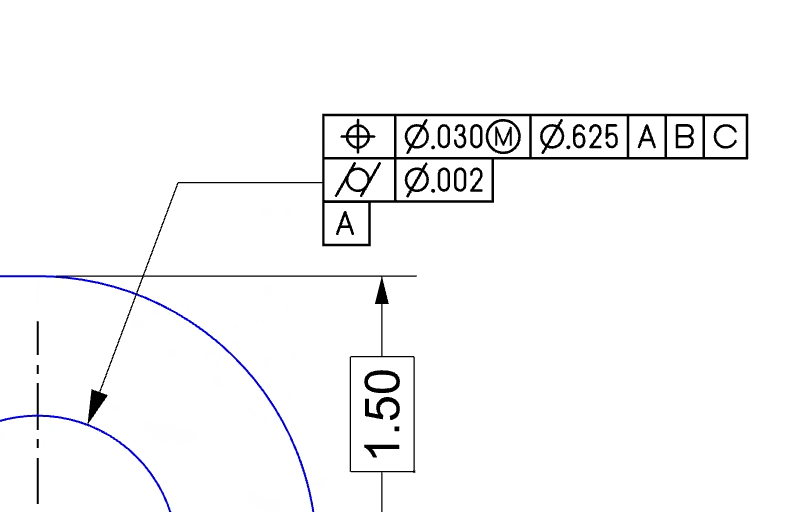

La commande ToléranceGéométrique crée un cadre de contrôle des paramètres de tolérance géométrique sous forme de texte d’annotation dans le modèle. Elle ouvre une boîte de dialogue dans laquelle vous pouvez définir les paramètres de cotation géométrique et tolérancement (symboles géométriques, valeurs de tolérance, conditions matérielles, etc.). Les tolérances géométriques sont fondamentales pour garantir que les pièces seront fabriquées dans des limites acceptables et pourront être assemblées correctement.
Étapes
-
Lancez la commande ToléranceGéométrique.
-
Remplissez les champs nécessaires dans la boîte de dialogue, puis cliquez sur Accepter.
-
Sélectionnez dans la fenêtre l’endroit où vous souhaitez que le cadre de contrôle des paramètres s’affiche.
-
Un style d’annotation « Tolérance géométrique » est ajouté dans le modèle pour gérer l’apparence des cadres de contrôle des paramètres. Le style utilise la police spéciale Peter Kanold pour la cotation géométrique et le tolérancement, qui permet de dessiner des caractères dans des cadres, d’aligner ces cadres et de construire les chaînes formatées nécessaires pour afficher les tolérances géométriques correctement.
-
Double-cliquer sur un cadre de contrôle de paramètres existant exécute la commande ModifierToléranceGéométrique pour en modifier le contenu. Vous pouvez également modifier directement le contenu d’un cadre de contrôle de paramètres dans les propriétés de l’objet.
|
Barre d’outils |
Menu |
|---|---|
|
|
La commande ModifierToléranceGéométrique modifie les cadres de contrôle des paramètres de tolérance géométrique.
-
Double-cliquer sur un cadre de contrôle des paramètres exécute cette commande.
