Prolonger
| Barre d’outils | Menu |
|---|---|
|
|
Courbe Prolonger une courbe > <Options> |
La commande Prolonger allonge ou raccourcit une courbe.
Étapes
- Sélectionnez un objet frontière, indiquez une longueur ou appuyez sur Entrée pour prolonger sans bords frontière.
- Sélectionnez une courbe ou un bord de surface près de la fin.
Le prolongement sera automatiquement joint à la courbe originale.
Pour prolonger vers plusieurs objets, sélectionnez l'extrémité de la courbe à nouveau pour prolonger celle-ci au-delà de la première frontière vers la suivante. - Indiquez la fin du prolongement ou tapez une longueur.
Remarque
- Vous pouvez utiliser tous types de courbes, de surfaces et de solides comme objets frontière.
- Si vous voulez prolonger deux courbes pour qu’elles se rejoignent simultanément, utilisez la commande Connecter.
Options de la ligne de commande
Trajet

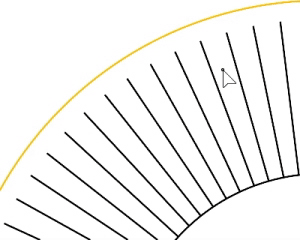

Exécute la commande SélTrajet pour dessiner un trait à main levée. Toute partie d’une courbe traversée par le trait sera prolongée jusqu’à la frontière.
Courbe
Permet de sélectionner une courbe du modèle comme trait.
Type
Naturel
Les lignes, les polylignes et les polycourbes possédant une ligne au niveau de l’extrémité à prolonger sont prolongées avec une ligne.
Les arcs et les polycourbes possédant un arc au niveau de l’extrémité à prolonger sont prolongés avec un arc de même rayon.
Les autres courbes sont prolongées de façon lisse.
Arc
Prolongement en forme d'arc tangent à la courbe originale.
Options de la commande Arc
Centre
Prolonge une courbe avec un arc en sélectionnant le centre et l'extrémité de l'arc.
Étapes de l'option Centre
- Sélectionnez le centre de l'arc.
- Indiquez la fin de l’arc.
VersPoint
Prolonge une courbe avec un arc en sélectionnant l'extrémité de l'arc.
Étapes de l'option VersPoint
- Indiquez la fin de l’arc.
Ligne
Prolongement en forme de ligne tangente à la courbe originale.
Lisse
Prolongement avec une courbe lisse et une continuité de courbure.
VersPoint
Prolonge une courbe de façon lisse en sélectionnant l'extrémité de la courbe.
Étapes de l'option VersPoint
- Indiquez l'extrémité de la courbe.
Joindre (Oui/Non/Fusionner)
Vous permet de décider si le segment prolongé sera joint ou fusionné avec la courbe de départ.
Oui — Le prolongement est joint à la courbe d’origine. Un seul objet est généré (une polycourbe). La géométrie et les paramètres de la courbe d’origine sont conservés à l’identique ; le prolongement est ajouté en tant que segment supplémentaire, de telle sorte que le point de jonction reste une frontière de segment. C’est utile lorsque la courbe d’origine ne doit pas être modifiée.
Non — Le prolongement est créé sous la forme d’une nouvelle courbe indépendante. La courbe que vous avez sélectionnée n’est pas modifiée. C’est utile lorsque vous souhaitez obtenir le prolongement en tant qu’objet indépendant (par exemple pour le limiter, pour le placer sur un calque différent ou pour l’utiliser en tant que géométrie de construction).
Fusionner — Le prolongement est fusionné avec la courbe d’origine et non pas ajouté en tant que segment. Lorsque le prolongement est le même type de géométrie que l’extrémité de la courbe (une ligne prolongeant une ligne, un arc de même rayon prolongeant un arc ou le prolongement lisse d’une courbe de forme libre), le résultat est un segment de courbe simple et sans jointure. Cette option génère le résultat le plus net. C’est l’option sélectionnée par défaut.
Annuler
Annule la dernière action.
