Objetos SubD

Los objetos SubD de Rhino son superficies de subdivisión Catmull Clark de alta precisión diseñadas para modelar y editar rápidamente formas orgánicas complejas.

Manual del usuario - Trabajar con objetos SubD

  • Los objetos SubD en Rhino se pueden medir y fabricar. Se pueden convertir a objetos NURBS de alta calidad o bien a objetos de malla (cuadrángulos o triángulos) y exportarlos a diferentes formatos de archivo (por ejemplo, IGES, STEP, OBJ, STL...) que admiten mallas o NURBS.

  • La mayoría de los comandos de creación y edición de SubD se encuentran en el menú SubD y en la barra de herramientas Herramientas SubD.

  • El documento Reglas SubD de Rhino proporciona la descripción técnica de referencia de la definición matemática utilizada por los objetos SubD de Rhino.

  • Pulse la tecla Tab o utilice el comando SubDVisualizaciónAlternar para alternar los objetos SubD entre los modos caja y suave.

Nombre del modelo: SubDVertices.3dm

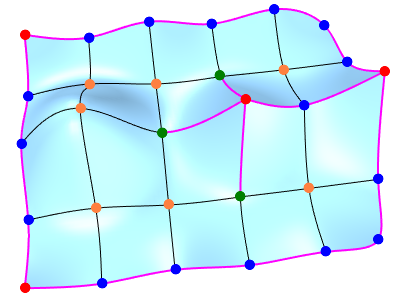

Borde suave
Borde de pliegue
Vértice suave
Vértice dardo
Vértice de pliegue
Vértice de esquina

Comandos para convertir objetos SubD

Los objetos SubD se pueden convertir a o desde NURBS y mallas mediante estos comandos.

ANURBS - SubD → NURBS

Malla - SubD → Malla con muchos polígonos

ExtraerPolígonoDeControl - SubD → Malla con pocos polígonos

RemalladoCuad - NURBS o malla → Malla cuadrangular → SubD (Ingeniería inversa)

ASubD - NURBS o malla → SubD
