Propiedades de trama
|
Barra de herramientas |
Menú |
Acceso directo |
|---|---|---|
|
|
Editar Propiedades de objeto Ventana Paneles > Propiedades |
F3 |
Las propiedades de trama permiten gestionar las propiedades de objeto de las tramas seleccionadas.
Propiedades de trama
Menú desplegable de patrón de trama
Examinar patrones adicionales
Añade un patrón de trama integrado al modelo.
Buscar
Muestra solo los patrones de trama cuyos nombres contienen el texto introducido.
Lista de patrones
Muestra las miniaturas de los patrones de trama disponibles en el modelo.
Control deslizante de escala
Mueva el control deslizante para cambiar el tamaño de las miniaturas de los patrones.
Vista de rejilla
Muestra los patrones de trama como miniaturas grandes dispuestas en una cuadrícula.
Vista de lista
Muestra los patrones de trama en una lista vertical con vistas previas más pequeñas.
Tipos de escala
Las pestañas de tipo de escala permiten filtrar los patrones de trama en función de los tipos de escala.
Todos
Lista todos los patrones de trama, independientemente de los tipos de escala.
Diseño
Lista solo los patrones de trama que utilizan unidades de diseño.
Modelo
Lista solo las tramas que utilizan unidades de modelo.
Si un patrón de trama está configurado para usar unidades del modelo, no se ve afectado por la opción Usar escala de trama.
Menú contextual mediante clic con el botón derecho
Haga clic con el botón derecho en la lista de patrones para mostrar el menú contextual.
Examinar patrones adicionales
Añade un patrón de trama integrado al modelo.
Importar patrones de trama
Importa patrones de trama de un archivo .3dm o .pat.
Vista previa de color de mostrar unidad de patrón
Distingue los tipos de escala de los patrones de sombreado mediante los colores del contorno: rojo para las unidades de diseño y azul para las unidades del modelo.
Vista previa de icono mostrar unidad de patrón
Distingue los tipos de escala de los patrones de sombreado mediante iconos superpuestos: para las unidades del diseño y para las unidades del modelo.
Punto base
Muestra las coordenadas iniciales del patrón de trama.
-
Haga clic en el botón
para designar la nueva posición en la vista mediante el ratón.
Rotación
Ángulo de rotación del patrón.
Haga clic en el botón
para designar el ángulo de rotación en la vista mediante el ratón con un widget integrado en la vista.
Para utilizar el widget integrado en la vista
Arrastre el punto central para mover el punto base de la trama.
Arrastre el punto del indicador de rotación para cambiar el ángulo de rotación.
Mantenga pulsada la tecla Mayús para rotar en incrementos de 5 grados.
Haga doble clic en el punto azul para introducir un ángulo específico.
Amplíe con el zoom para mostrar marcas más pequeñas en el indicador de rotación.
Tramas con Historial:
- Si se cambia el ángulo de rotación del patrón, no interrumpirá el Historial.
- Si se rota la trama con su curva de contorno, no se interrumpirá el Historial. El ángulo de rotación del patrón se actualizará.
- Si se rota solo la trama sí se interrumpirá el Historial.
Tramas con Historial:
- Si se rota la trama, se actualizará el ángulo de rotación del patrón.
Escalar
Factor de escala del patrón de trama.
Ancho de impresión de patrón
Ancho de impresión de las líneas del patrón. Puede ser por capa, por objeto principal, con un ancho especificado o sin impresión.
Contorno
Mostrar contorno
Muestra la curva de contorno alrededor del patrón de trama.
Tipo de línea
Define el tipo de línea utilizado para mostrar el contorno de trama.
Escala de tipo de línea
Define el factor de escala del tipo de línea del contorno.
Ancho de impresión de contorno
Define el ancho de impresión del contorno de trama.
Colores
Color de patrón
Colores del patrón de trama cuando el Estilo de relleno está definido como Sólido.
Visualización
El color de visualización puede ser por capa, por objeto principal, usar el color de impresión actual o usar un color especificado.
Imprimir
El color de impresión puede ser por capa, por objeto principal, usar el color de visualización actual o usar un color especificado.
Color de fondo
Los colores rellenan el contorno de trama.
Visualización
El color de visualización puede ser ninguno (transparente), usar el color de impresión actual o usar un color especificado.
Imprimir
El color de impresión puede ser ninguno (transparente), usar el color de visualización actual o usar un color especificado.
Color de contorno
La curva de contorno de trama muestra estos colores.
Visualización
El color de visualización puede ser por capa, por objeto principal, por color de visualización del patrón, usar el color de impresión actual o usar un color especificado.
Imprimir
El color de impresión puede ser por capa, por objeto principal, por color de impresión del patrón, usar el color de visualización actual o usar un color especificado.
La opción Sincronizar color de impresión permite que el color de visualización controle el color de impresión.
Rellenar
Estilo de relleno

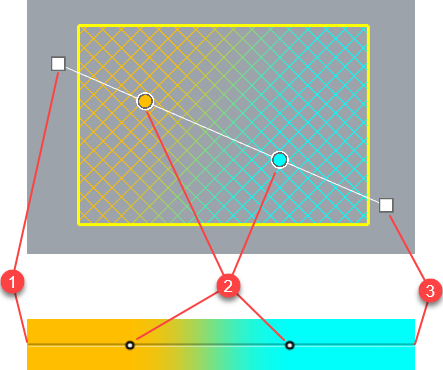

Los estilos de relleno definen el patrón de trama para utilizar un solo color o diferentes tipos de colores de degradado.
Consulte Opciones de estilo de relleno de trama.
Cambia las propiedades de trama para que coincidan con las de otra trama.
