SubDIgualar
|
Barra de herramientas |
Menú |
|---|---|
|
|
SubD Herramientas de edición > Igualar |

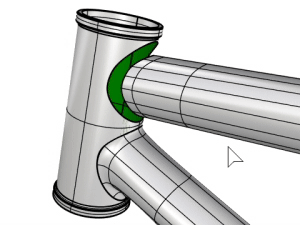

El comando SubDIgualar modifica la forma de una SubD mapeando su cadena de bordes a una cadena de destino de curvas o bordes de SubD, mallas o superficies.
Pasos
-
Seleccione una cadena de bordes SubD y pulse Intro.
-
Seleccione el contorno de destino, que puede ser una cadena de curvas o bordes de SubD, mallas o superficies.
-
Para obtener resultados óptimos, el contorno de destino debe ser compatible con SubD y tener los mismos puntos de edición que la cadena de bordes SubD que se está modificando. De lo contrario, la igualación solo puede ser aproximada y podría distorsionarse.
-
La cadena de bordes SubD puede ser abierta o cerrada. Cuando es abierta, los vértices primero y último se etiquetan como vértices con pliegues.
Opciones de la línea de comandos
IgualarUbicaciones
Determina cómo se asignan los vértices de la cadena de bordes SubD a lo largo del contorno de destino.
ParámetrosUniformes
Empareja los bordes por distancias iguales en el espacio de parámetros.
PuntosMásCercanos
Iguala los bordes por los puntos más cercanos en el espacio geométrico.
PuntosDeEdición
Iguala los bordes por puntos de edición.
Nodos
Iguala los bordes por segmentos de nodo.
Esta opción está disponible cuando ambas cadenas de bordes son compatibles con SubD y tienen los mismos segmentos.
UbicaciónDeCostura
Controla cómo se elige el punto de inicio (costura) en el contorno cerrado.
Esta opción está disponible cuando el contorno de destino es cerrado.
PuntoMásCercano
Coloca la costura en el lugar más cercano al primer vértice de la cadena de bordes SubD.
NodoMásCercano
Coloca la costura en el nodo más cercano al primer vértice de la cadena de bordes SubD.
IgualarTangentes
Especifica si el borde SubD se ajusta para igualar las tangentes del contorno de destino.
Tangencia
Controla la suavidad de la transición de tangencia acercando (valor menor) o alejando (valor mayor) la segunda fila de puntos de control.
Esta opción está disponible cuando IgualarTangentes=Sí.
InvertirTangentes
Invierte la dirección de la tangente.
Esta opción está disponible cuando IgualarTangentes=Sí.
