Estirar
| Barra de herramientas | Menú |
|---|---|
|
|
Transformar Estirar |
El comando Estirar escala las áreas seleccionadas de un objeto en una dirección.
Pasos
- Seleccione objetos.
- Designe el inicio del eje de estiramiento.
- Designe el final del eje de estiramiento.
- Introduzca el factor de estiramiento o designe un punto hacia el que estirar.
Opciones de la línea de comandos
Copiar
Selecciona si se copiarán o no los objetos. El signo "más"
aparece en el cursor cuando está activado el modo copia. El comando RecordarOpcionesDeCopia determina si la opción seleccionada se usará como predeterminada.

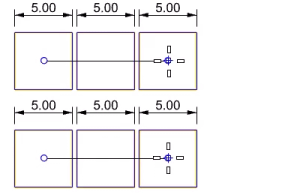

Rígido
Sí
Los objetos individuales no cambiarán, solo cambiarán sus posiciones.
No
Los objetos individuales se deforman al igual que sus posiciones.
Longitud
Especifica la nueva longitud global del eje de estiramiento.
Barra de herramientas | Menú |
|---|---|
|

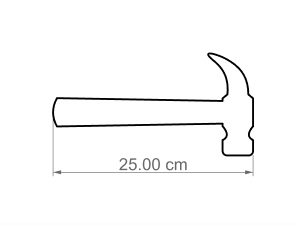

El comando EstirarCrv permite seleccionar los puntos de control de una curva que están desactivados con una ventana de captura para moverlos.
Pasos
Utilice una o varias ventanas de cruce para seleccionar las partes de la(s) curva(s) que desea desplazar.
Los círculos y las elipses se tratan como entidades enteras. Solo pueden desplazarse cuando están completamente encerradas dentro de la ventana de captura.
Las curvas de forma libre se deben capturar mediante la ventana de captura para poder seleccionar sus puntos de control.
Si se seleccionan tramas, anotaciones o referencias de bloques, estos se desplazan.
Haga clic para especificar el punto base.
Mueva el ratón o escriba un número para la distancia de estiramiento.
Haga clic para especificar el punto de destino.
Opciones de la línea de comandos
PolígonoDeCaptura
Utiliza un área de selección en forma de polígono en lugar de una ventana rectangular.
