Diseños
| Barra de herramientas | Menú |
|---|---|
|
|
Ventana Paneles > Diseños |
El comando Diseños abre el panel Diseños que gestiona los diseños del modelo.
Manual del usuario: Dibujos arquitectónicos

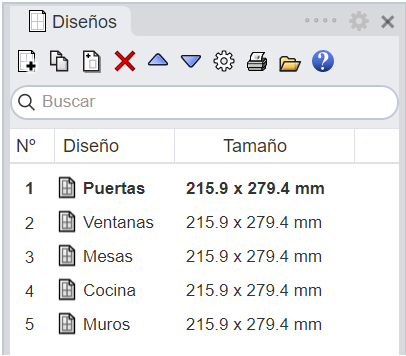

Panel Diseños (Administrador de diseños)
BarraDeHerramientas
Nuevo diseño
Añade un nuevo diseño al modelo.
Duplicar diseño
Crea una copia del diseño seleccionado.
Nuevo detalle
Añade una nueva vista de detalle al diseño actual.
Nuevos grupos
Añade un nuevo grupo de diseño vacío. Si se seleccionan diseños existentes, sus referencias se añaden al nuevo grupo de diseños.
Eliminar
Elimina un diseño del modelo.
Subir
Mueve un diseño hacia arriba en la lista.
El orden de los diseño también se puede modificar arrastrándolos.
Bajar
Mueve un diseño hacia abajo en la lista.
Propiedades
Abre el cuadro de diálogo Propiedades de diseño.
Imprimir
Si no se selecciona ningún diseño, el botón Imprimir envía el diseño actual al cuadro de diálogo de impresión. Si se seleccionan uno o varios diseños, se imprimirán los diseños seleccionados.
Importar
Importa diseños desde un archivo 3DM.
Exportar
Exporta diseños seleccionados a los formatos de archivo 3DM, DWG, DXF y otros.
Buscar
Introduzca texto para filtrar la lista de diseños.
Para ordenar la lista de diseños por nombre o tamaño
- Haga clic en el encabezado de columna Diseño o Tamaño para ordenar la lista en orden alfabético ascendente o descendente.
Barra de estado
La barra de estado se encuentra en la parte inferior del panel Diseños. Muestra el número total de diseños y cuántos están seleccionados actualmente.
Menú contextual mediante clic con el botón derecho
Definir como actual
Abre una vista de diseño.
También puede hacer doble clic en el diseño.
Nuevo diseño
Añade un nuevo diseño al modelo.
Duplicar diseño
Crea una copia de un diseño.
Eliminar
Elimina un diseño del modelo.
Cambiar nombre
Cambia el nombre de un diseño.
También puede seleccionar un diseño y luego hacer clic en la columna de nombre.
Nuevo detalle
(Solo para la capa actual)
Añade una nueva vista de detalle al diseño actual.
Imprimir
Imprime los diseños seleccionados.
Propiedades...
Abre el cuadro de diálogo Propiedades de diseño.
- Algunas acciones funcionan con varios diseños. Pulse Ctrl(Comando)+Mayús para añadir más diseños a la selección.
- La mayoría de cambios realizados en este panel no se pueden deshacer.
