ToleranciaGeométrica

Barra de herramientas	Menú
Cota Dibujo Novedades V9	Dibujo Otras anotaciones > Tolerancia geométrica

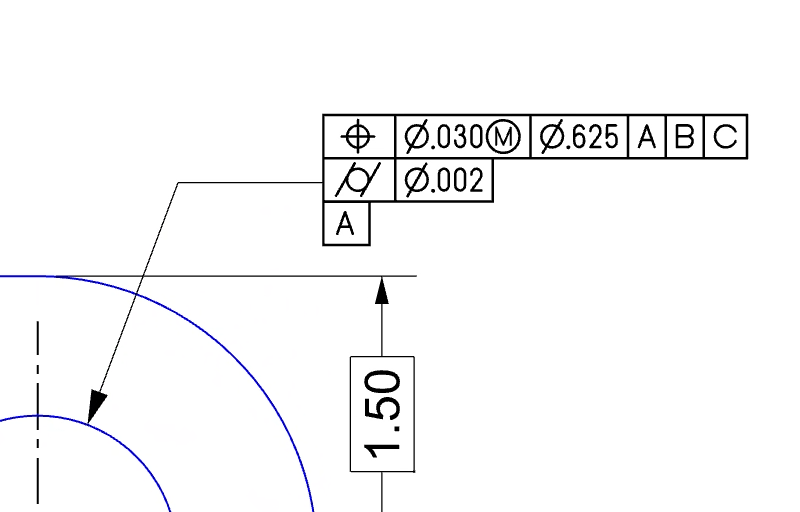

El comando ToleranciaGeométrica crea un marco de control de característica de tolerancia geométrica como un objeto de texto de anotación en el modelo. Abre un diálogo en el que puede definir los parámetros de GD&T (dimensionamiento geométrico y tolerancias), como los símbolos geométricos, los valores de tolerancia, las condiciones del material, etc. Las tolerancias geométricas son cruciales para garantizar que las piezas se fabrican dentro de unos límites aceptables y pueden ensamblarse correctamente.

• Se añade al modelo un estilo de anotación "Tolerancia geométrica" para controlar el aspecto de los marcos de control de características. El estilo utiliza una fuente especial de GD&T de Peter Kanold que puede dibujar caracteres enmarcados, alinear esos marcos y construir las cadenas formateadas necesarias para mostrar correctamente las tolerancias geométricas.

• Haciendo doble clic en un marco de control de característica existente se ejecuta el comando EditarToleranciaGeométrica para editar su contenido. También puede editar directamente el contenido en sus propiedades de objeto de texto.
