Orden de dibujo
El orden de dibujo define cómo los objetos coincidentes o superpuestos se muestran delante o detrás sin cambiar sus posiciones físicas.

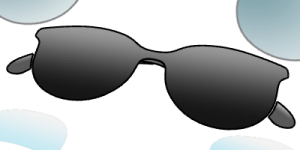

En la animación siguiente, la montura, las lentes y los reflejos del cielo de las gafas son tramas. Se superponen en el mismo plano. Los comandos de orden de dibujado colocan el reflejo del cielo para que se muestre delante de la lente, y la lente delante del marco.
Nota
- Los objetos dentro de bloques mantienen y muestran el orden de dibujo definido antes de crearse el bloque. Cuando dos bloques se superponen, el que se mueva para que se vea encima del otro enmascarará el bloque abajo.
- Los objetos seleccionados (resaltados) se dibujan siempre en la parte superior.
- Los objetos nuevos no reciben un orden de dibujo de manera predeterminada.
- Con el orden de dibujo no se puede controlar un conjunto de objetos en el espacio de diseño y en la vista del modelo. El orden de dibujo no puede modificar la visualización de objetos del mismo espacio.
Comandos de Orden de dibujo
| BarraDeHerramientas | Menú |
|---|---|
|
|
Editar Organizar > Traer al frente |
Coloca los objetos seleccionados delante de todos los demás objetos.
Nota: Solo se puede cambiar el orden de dibujo de las anotaciones, las tramas, los detalles, las curvas y los puntos. Las superficies, las mallas y los objetos SubD no se pueden seleccionar mediante los comandos de orden de dibujo. Por lo tanto, no se puede enviar una superficie detrás de una trama, pero sí se puede traer una trama delante de una superficie.
| BarraDeHerramientas | Menú |
|---|---|
|
|
Editar Organizar > Traer adelante |
Hace que el objeto seleccionado se muestre un nivel por encima en el orden de dibujo.
Nota: Solo se puede cambiar el orden de dibujo de las anotaciones, las tramas, los detalles, las curvas y los puntos. Las superficies, las mallas y los objetos SubD no se pueden seleccionar mediante los comandos de orden de dibujo. Por lo tanto, no se puede enviar una superficie detrás de una trama, pero sí se puede traer una trama delante de una superficie.
| Barra de herramientas | Menú |
|---|---|
|
|
Editar Organizar > Enviar al fondo |
El comando EnviarAlFondo coloca los objetos seleccionados detrás de los demás objetos.
Nota: Solo se puede cambiar el orden de dibujo de las anotaciones, las tramas, los detalles, las curvas y los puntos. Las superficies, las mallas y los objetos SubD no se pueden seleccionar mediante los comandos de orden de dibujo. Por lo tanto, no se puede enviar una superficie detrás de una trama, pero sí se puede traer una trama delante de una superficie.
| Barra de herramientas | Menú |
|---|---|
|
|
Editar Organizar > Enviar atrás |
El comando EnviarAtrás hace que el objeto seleccionado se muestre un nivel por debajo en el orden de dibujo.
Nota: Solo se puede cambiar el orden de dibujo de las anotaciones, las tramas, los detalles, las curvas y los puntos. Las superficies, las mallas y los objetos SubD no se pueden seleccionar mediante los comandos de orden de dibujo. Por lo tanto, no se puede enviar una superficie detrás de una trama, pero sí se puede traer una trama delante de una superficie.
| BarraDeHerramientas | Menú |
|---|---|
|
|
Editar Organizar > Borrar orden de dibujo |
El comando BorrarOrdenDeDibujo elimina las etiquetas de orden de dibujo de los objetos seleccionados. Los objetos ahora se muestran en el orden original.
