SmartTrack und Hilfslinien

Werkzeuge > Optionen > Modellierhilfen > SmartTrack und Hilfslinien

Werkzeugleiste Menü Statuszeile

Objektfang

Eigenschaften
Standard
Werkzeuge

Werkzeuge

Objektfänge >

SmartTrack

Werkzeuge

Optionen

SmartTrack

SmartTrack ist ein System von temporären Referenzlinien und -punkten, das im Rhino-Ansichtsfenster gezeichnet wird, und implizite Beziehungen zwischen 3D-Punkten, anderer Geometrie im Raum und den Richtungen der Koordinatenachsen verwendet.

Es sind temporäre unendliche Linien (Verfolgerlinien) und Punkte (Smart-Punkte) an Objektfängen erhältlich, ähnlich wie echte Linien und Punkte. Sie können Schnittpunkte von Verfolgerlinien, Senkrechte und direkt Smart-Punkte fangen, sowie Schnittpunkte von Verfolgerlinien und echten Kurven. Die Verfolgerlinien und Smart-Punkte werden für die Dauer eines Befehls angezeigt.

Sie können neue Punkte, wenn nötig, hinzufügen oder "erfassen", bis zum aktuellen Maximum. Danach verschwinden die ältesten Smart-Punkte und neue werden hinzugefügt. Erfasste Smart-Punkte können jederzeit gelöscht werden, wenn sie nicht hilfreich sind.

Benutzerhandbuch - Präzise Modellierung

Smart-Punkte erfassen

Automatisch (nur für Ende, Punkt, Mitte, Zen und Scheitelpunkt)

  • Smart-Punkte automatisch erfassen, indem die Maus kurz über einem Objektfangpunkt gefahren wird.

Manuell (Für den Rest)

  1. Strg-Taste (bzw Cmd) ein Mal drücken, um von Hand einen Smart-Punkt irgendwo im Raum zu platzieren.

    Das vereinfacht z.B. das Platzieren von Smart-Punkten entlang Kurven.

  2. Strg-Taste (bzw. Cmd) zwei Mal drücken, um alle Smart-Punkte zu löschen.

Hinweis

  • Erfasste Smart-Punkte werden in ihren eigenen Farben und Stilen gezeichnet: grau mit einem Kreuz für erfasste aber zur Zeit nicht aktivierte Punkte (d.h. sie senden keine Verfolgerlinien), und blau für aktive Smart-Punkte.
  • Die Verfolgerlinien werden gezeichnet, sobald ein Smart-Punkt erfasst ist und der Cursor sich in einer voraussagbaren Beziehung zum erfassten Punkt befindet.
  • In diesem Fall bedeutet voraussagbar, dass der Cursor sich entlang oder nahe einer Ortho-Linie durch den Punkt, am oder nahe am Schnittpunkt zwischen Ortho-Linien von zwei Smart-Punkten befindet. Die Ortho-Verfolgerlinien achten auf die Einstellung Orthogonalwinkel.
  • Wenn ein einzelner Smart-Punkt hervorgehoben wird und Sie den Ortho-Cursor mit einem Abstand sehen, geben Sie einen Abstand oder relative Koordinaten ein, um einen Punkt relativ zum aktiven Smart-Punkt zu platzieren.

SmartTrack-Optionen

Die SmartTrack™-Optionen verwalten die Einstellungen für SmartTrack.

Allgemein

SmartTrack und Hilfslinien aktivieren

Zum De-/Aktivieren von SmartTrack und Hilfslinien.

Aktivierungsverzögerung von Smart-Punkten ___ Millisekunden

Zeit, in Millisekunden, die ein Smart-Punkt benötigt, um erfasst zu werden.

Max. Anzahl von Smart-Punkten

Die maximale Anzahl möglicher Smart-Punkte, die erfasst werden können.

Erscheinung

Gepunktete Linien

Definiert den Stil der Verfolgerlinie auf gepunktet.

Linienfarbe

Definiert die Farbe der Verfolgerlinie.

Linienfarbe für Tan und Lot

Definiert die Farbe für tangentiale und rechtwinklige Verfolgerlinien.

Punktfarbe

Definiert die Farbe der erfassten aber nicht aktivierten Smart-Punkte.

Aktive Punktfarbe

Definiert die Farbe der aktiven Smart-Punkte.

Farbe der Hilfslinien

Zur Angabe der Farbe der Konstruktionshilfslinien

Verhalten

Impliziert von

Wenn ein einzelner Smart-Punkt aktiv ist, sehen Sie den Cursor-Tooltipp mit einem Abstand. Sie können entweder einen Abstand eingeben oder relative Koordinaten (z.B. @10,5), um einen Punkt in Beziehung zum aktiven Smart-Punkt zu platzieren.

  • Nach Eintippen eines Abstands drücken Sie Alt + Eingabetaste um den Abstand vom zuletzt ausgewählten Punkt aus zu beschränken.

Beispiel 1

  1. Starten Sie den Befehl Polylinie.
  2. Platzieren Sie Punkte.
  3. Mit aktiviertem Objektfang Punkt fahren Sie mit dem Mauszeiger über einen der vorherigen Polygonnetzscheitelpunkte, um einen Smart-Punkt "aufzuwecken", und ziehen Sie den Mauszeiger entlang einer Ortho-Verfolgerlinie weg.
    Sie sollten den Cursor-Tooltipp sehen, der einen Abstand vom Smart-Punkt und einen Winkel meldet.
  4. Geben Sie eine einzelne Zahl ein und drücken Sie die Eingabetaste, um den nächsten Punkt auf der Polylinie zu platzieren, um die Einheitenzahl vom Smart-Punkt in die Richtung, in die Sie entlang der Verfolgerlinie ziehen.
  5. Geben Sie rx,y,z ein, das r definiert den Punkt relativ zum aktiven Smart-Punkt.
    Das funktioniert nur entlang einer Verfolgerlinie eines einzelnen aktiven Smart-Punkts.

Beispiel 2

  1. Starten Sie den Befehl Polylinie.
  2. Platzieren Sie Punkte.
  3. Mit aktiviertem Objektfang Punkt fahren Sie mit dem Mauszeiger über einen der vorherigen Polygonnetzscheitelpunkte, um einen Smart-Punkt "aufzuwecken", und ziehen Sie den Mauszeiger entlang einer Ortho-Verfolgerlinie weg.
    Sie sollten den Cursor-Tooltipp sehen, der einen Abstand vom Smart-Punkt und einen Winkel meldet.
  4. Geben Sie eine einzelne Zahl ein und drücken Sie Alt + Eingabetaste, um die Abstandsbeschränkung für die nächste Auswahl zu aktivieren.
    Ohne Alt-Taste wird die Auswahl einige Einheiten vom aktiven Smart-Punkt entfernt getätigt, anstatt am zuletzt ausgewählten Punkt.
Smart-Ortho

Bei Aktivierung wird der zuletzt ausgewählte Punkt zu einem Smart-Punkt. Wenn sich der Cursor nahe einer Ortho-Richtung befindet, wird die Cursor-Bewegung mittels einer Verfolgerlinie angezeigt.

Smart-Tangenten und -Senkrechten

Bei Aktivierung wird der zuletzt auf einer Kurve ausgewählte Punkt zu einem Smart-Punkt. Wenn sich der Cursor nahe einer tangentialen oder rechtwinkligen Richtung befindet, wird die Cursor-Bewegung mittels einer Verfolgerlinie angezeigt.

Beispiel

  1. Aktivieren Sie den Objektfang End.
  2. Zeichnen Sie eine Kurve oder Polylinie.
    Wenn Sie ein Kurvenende fangen, können Sie die tangentiale Smart-Verfolgerlinie sehen.

Beispiel

  1. Aktivieren Sie Smart-Tangenten und -Senkrechten.
  2. Zeichnen Sie eine Polylinie.
    Bei jedem Klicken wird ein Smart-Punkt am aktuellen Endpunkt der Polylinie erzeugt.
  3. Fangen Sie ein Kurvenende und es erscheint die Ortho-Verfolgerlinie.
Parallele

Aktiviert und deaktiviert die Fähigkeit, parallele Verfolgerlinien zu zeichnen.

Smart-Tangenten und -Senkrechte sind erforderlich, damit Parallelen funktionieren.

Beispiel

  1. Aktivieren Sie Parallelen.
  2. Fangen Sie ein Kurvenende und einen anderen Punkt mit einem unterschiedlichen Objektfangtyp.
    Sie werden die parallele Verfolgerlinie sehen (wenn der Mauszeiger in der Nähe der parallelen Verfolgerlinie liegt).
Halb-permanente Punkte

Schaltet die Beibehaltung erfasster Punkte für die Dauer eines Befehls ein und aus, anstatt sie nach jedem Mausklick zu verwerfen. Wenn Sie z.B. den Befehl Kopieren verwenden, werden beim Klicken der Maus, um ein Objekt zu platzieren, die bestehenden Smart-Punkte nicht gelöscht.

Smart-Punkt auf KEbenenursprung

Der Konstruktionsebenenursprung des aktiven Ansichtsfensters wird automatisch als Smart-Punkt markiert, sodass Sie ihn und die von ihm abgehenden Ortholinien fangen können.

Fadenkreuze des Mauszeigers anzeigen

Aktiviert / deaktiviert die Anzeige von Fadenkreuzen auf dem gesamten Bildschirm.

Suchen Sie nach CrosshairScreenLength in den Erweiterten Einstellungen, um die Länge der Fadenkreuze des Mauszeigers anzupassen.
Der Standardwert, 0, zeichnet Fadenkreuze über den gesamten Bildschirm. Größere Zahlen als 0 definieren die Pixellänge der Fadenkreuze.



Standard

Stellt die Werkseinstellungen wieder her. Alle benutzerdefinierten Einstellungen gehen verloren.

Verwandte Befehle

HilfslinieHinzufügen

Werkzeugleiste Menü

Kurven

Hilfslinien

Werkzeuge

Nicht auf den Menüs.

Mit dem Befehl HilfslinieHinzufügen werden unendliche Hilfs-/Konstruktionslinien erzeugt, die zum Zeichnen hilfreich sind. In anderen Anwendungen heißen sie womöglich "Konstruktions-" oder "Referenzlinien."

  • Wenn Hilfslinien sichtbar sind, sind die Objektfänge Nächst und Schnittpunkt automatisch aktiviert, sofern Objektfänge nicht generell deaktiviert sind.

  • Hilfslinien werden in der 3dm-Datei gespeichert.

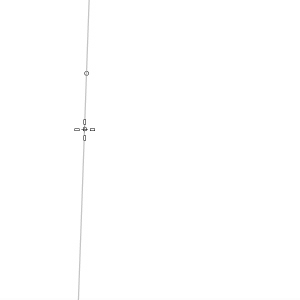

Hilfslinien hinzufügen

  1. Führen Sie den Befehl aus.
  2. Wählen Sie zwei Punkte im Ansichtsfenster, um eine Hilfslinie zu definieren.
    Die Punkte können auf der KEbene oder im 3D-Raum ausgewählt werden.

Hilfslinien löschen

Darstellung ändern

  • Gehen Sie zu Optionen > Modellierhilfen > SmartTrack und Hilfslinien > Darstellung.
    Sie können eine andere Farbe zur Darstellung der Hilfslinien auswählen.

Command-line options

AutoAusblenden

Zur Steuerung, ob Hilfslinien immer sichtbar sind oder nur dann erscheinen, wenn Sie während eines Befehls die Aufforderung erhalten, einen Punkt zu wählen.

Versatz

Erzeugt zusätzliche Hilfslinien in regelmäßigen Abständen von der Basislinie an.

Zur Erstellung versetzter Hilfslinien

  1. Wählen Sie zwei Punkte, um die Richtung der Basislinie zu bestimmen.

  2. Setzen Sie die Option AnzahlVersätze um zu bestimmen, wie viele Hilfslinien zu erstellen sind.

  3. Wählen Sie einen Punkt, um die Versatzrichtung zu bestimmen.

HilfslinieEntfernen

Wählen Sie in den Ansichtsfenstern vorhandene Hilfslinien, um sie aus dem Modell zu löschen, oder verwenden Sie die Option AllesEntfernen, um alle Hilfslinien auf einmal zu löschen.

HilfslinieEntfernen

Werkzeugleiste Menü

Kurvenwerkzeuge

Hilfslinien

Werkzeuge

Nicht auf den Menüs.

Mit dem Befehl HilfslinieEntfernen werden unendliche Hilfs-/Konstruktionslinien aus dem Modell entfernt.

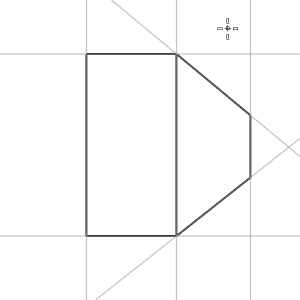

Hilfslinien löschen

  1. Führen Sie den Befehl aus.

  2. Zum Entfernen auf Hilfslinien klicken.

    Wählen Sie die Option AllesEntfernen, um alle Hilfslinien auf einmal zu entfernen.

HilfslinienImportieren

Werkzeugleiste

Menü

Hilfslinien

Neu in Version 6

Datei

Aus Datei importieren >

Hilfslinien aus 3dm-Datei

Der Befehl HilfslinienImportieren liest unendliche Hilfs-/Konstruktionslinien aus einer 3dm-Datei in das aktuelle Modell ein. Es kann für die Wiederverwendung von Konstruktionsrefrenzen aus einem anderen Modell verwendet werden.

SmartTrack

Mit dem Befehl SmartTrack wird ein System von temporären Referenzlinien und -punkten aktiviert.

Werkzeugleiste Menü Statuszeile

Objektfang

Eigenschaften
Standard
Werkzeuge

Werkzeuge

Objektfänge >

SmartTrack

Werkzeuge

Optionen

SmartTrack

Command-line options

Ein

Zum Aktivieren von SmartTrack.

Aus

Zum Deaktivieren von SmartTrack.

Umschalten

Zum Umschalten von SmartTrack.

Mehr unter

Modellierhilfen verwenden

Speichern Sie die Allgemeinen Optionen zur Verwendung auf anderen Computern

OptionenExportieren

Speichert die Optionseinstellungen in eine Datei.

OptionenImportieren

Stellt die Optionseinstellungen aus einer Datei wieder her.
