SubDAnpassen
|
Toolbar |
Menu |
|---|---|
|
|
SubD Edit Tools > Match |

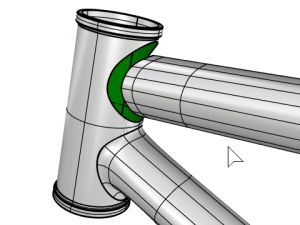

Der Befehl SubDAnpassen ändert die Form einer SubD durch Mappen ihrer Kantenkette aus SubD-, Polygonnetz- oder Flächenobjekten in eine Zielkette von Kurven oder Kanten um.
Vorgehensweise
-
Wählen Sie eine Kette von SubD-Kanten und drücken Sie die Eingabeatste.
-
Wählen Sie die Zielbegrenzung, welche eine Kette aus Kurven oder Kanten von SubD-, Polygonnetz- oder Flächenobjekten sein kann.
-
Für optimale Ergebnisse muss die Zielbegrenzung SubD-freundlich sein und die gleichen Bearbeitungspunkte wie die zu ändernde SubD-Kettenkante haben. Andernfalls kann die Anpassung nur annähernd geschehen und wird möglicherweise verzogen.
-
Die SubD-Kettenkante kann offen oder geschlossen sein. Wenn sie offen ist, werden der erste und letzte Scheitelpunkt als gefaltete Scheitelpunkte etikettiert.
Befehlszeilenoptionen
StandorteAnpassen
Bestimmt, wie die Scheitelpunkte der SubD-Kantenkette entlang der Zielbegrenzung gemappt werden.
GleichförmigeParameter
Stimmt in gleichen Abständen im Parameterraum mit den Kanten überein.
NächstgelegenePunkte
Stimmt nach den nächstliegenden Punkten im Geometrieraum mit den Kanten überein.
PunkteBearbeiten
Stimmt nach Bearbeitungspunkten mit den Kanten überein.
Knoten
Stimmt nach Knotensegmenten mit Kanten überein.
Diese Option ist verfügbar, wenn beide Kantenketten SubD-reundlich sind und die gleichen Segmente haben.
NahtPosition
Steuert, wie der Startpunkt (Naht) auf der geschlossenen Begrenzung ausgewählt wird.
Diese Option ist verfügbar, wenn die Zielbegrenzung geschlossen ist.
NächstgelegenerPunkt
Platziert die Naht auf dem ersten Standort, der am nächsten zum ersten Scheitelpunkt der SubD-Kantenkette liegt.
NächsterKnoten
Platziert die Naht auf dem ersten Knoten, der am nächsten zum ersten Scheitelpunkt der SubD-Kantenkette liegt.
TangentenAnpassen
Bestimmt, ob die SubD-Kanten zur Übereinstimmung mit den Tangenten der Zielbegrenzung angepasst werden.
Ausbuchtung
Steuert die Glattheit des tangentialen Übergangs, indem die zweite Reihe von Kontrollpunkten näher (kleinerer Wert) oder weiter weg (größerer Wert) verschoben wird.
Diese Option ist verfügbar wenn TangentenAnpassen=Ja.
TangentenUmkehren
Kehrt die Tangentenrichtung um.
Diese Option ist verfügbar wenn TangentenAnpassen=Ja.
