Überlagerung
|
Werkzeugleiste |
Menü |
|---|---|
|
|
Bearbeiten Objekte auswählen > Überlagerung |

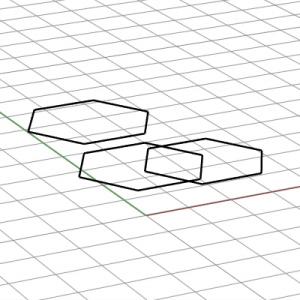

Der Befehl Überlappung findet duplizierte Punkte und teilweise oder gänzlich überlappende Kurven innerhalb eines bestimmten Abstands und wählt oder löscht die überflüssige Geometrie.
-
Flächen und Volumenkörper werden nicht unterstützt.
-
Objekte werden unter Verwendung ihrer Projektionen auf die Kontruktionsebene des aktuellen Ansichtsfensters verglichen. Verwenden Sie eine mit der beabsichtigten 2D-Ebene ausgerichtete Parallelansicht und vermeiden Sie die Verwendung eines perspektivischen Ansichtsfensters beim Überprüfen in 3D übereinanderliegender Geometrie.
Vorgehenweise
-
Wählen Sie Punkte und Kurven aus, um Überlagerungen zu finden.
-
Stellen Sie die Option Überlagerung ein.
Laden Sie das Beispielmodell herunter...
Optionen
Überlagerungsweite
Definiert die maximale Weite, mit der Geometrie als überlagernd angesehen wird.
-
Beginnen Sie mit einer geringen Überlagerungsweite und erhöhen Sie sie schrittweise, wenn keine fast überlagernde Geometrie gefunden wird.
-
Ein kleinerer Wert macht für die Geometrie eine nähere Übereinstimmung erforderlich. Ein größerer Wert ermittelt weiter entfernt liegende Geometrie, kann aber unbeabsichtigte Ergebnisse hervorbringen.
Modus
Bestimmt, ob Überlagerungen zwischen ganzen Kurven oder Kurvensegmenten gefunden werden sollen.
Ganze Kurven
Findet nur Kurven, die sich in ihrer Gesamtlänge überlagern. Eine Kurve wird nur identifiziert, wenn sie auf ihrer gesamten Länge überlagernd ist. Verwenden Sie den Modus Segmente, um partielle Überlagerungen zu finden.
Segmente
Findet einander überlagernde Kurventeile, deren Überlagerungen nicht vollständig sind.
Gesperrt
Steuert, wie gesperrte Objekte in Überlagerungsvergleichen partizipieren.
Ignorieren
Schließt gesperrte Objekte vom Vergleich aus.
Teilnehmen
Schließt gesperrte Objekte im Vergleich mit ein.
Exklusiv
Schließt gesperrte Objekte im Vergleich mit ein, schließt jedoch Überlagerungen ausgewählter Objekte aus.
Überlagerungen löschen
Löscht Überlagerungen statt sie auszuwählen.
Objekte nur vergleichen bei Übereinstimmung hinsichtlich:
Farbe
Vergleicht nur Objekte mit übereinstimmenden Anzeigefarben.
Druckfarbe
Vergleicht nur Objekte mit übereinstimmenden Druckfarben.
Ebene
Vergleicht nur Objekte auf der selben Ebene.
Linientyp
Vergleicht nur Objekte mit übereinstimmenden Linientypen.
Linientypskalierung
Vergleicht nur Objekte mit übereinstimmenden Linientypskalierungen
Druckwichtung
Vergleicht nur Objekte mit übereinstimmenden Druckwichtungen.
Mehr unter
DuplikatAuswählen
Wählt geometrisch identische Objekte aus.
