BenannteAuswahlen
|
Werkzeugleiste |
Menü |
|---|---|
|
|
Fenster Panels > Benannte Auswahlen |
Der Befehl BenannteAuswahlen öffnet das Panel Benannte Auswahlen, mit dem Auswahlsätze gespeichert werden.

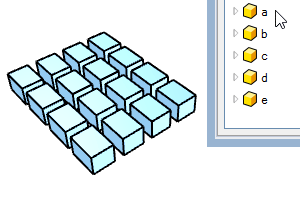

Panel Benannte Auswahlen
Um einen Auswahlsatz zu speichern
-
Objekte oder Teilobjekte auswählen.
-
Klicken Sie auf
. -
Geben Sie einen Namen für die Auswahl ein, klick .
Die Objekte werden als Typen unter dem benannten Auswahlelement gespeichert.
Auswahlsätze werden in der 3dm-Datei gespeichert.
Um einen Auswahlsatz zu löschen
-
Wählen Sie einen Auswahlsatz.
-
Klicken Sie auf
.
Um einen Auswahlsatz zu ersetzen oder ihm mehr Objekte hinzuzufügen
-
Objekte oder Teilobjekte auswählen.
-
Klicken Sie auf
. -
Geben Sie den Namen eines vorhandenen Auswahlsatzes ein.
-
Bei Auforderung klicken Sie auf oder .
Um einen Auswahlsatz zu verwenden
-
Wählen Sie einen Auswahlsatz aus, bevor Sie einen Befehl starten, oder wenn ein Befehl die Aufforderung zur Auswahl von Objekten erteilt.
Um Auswahlsätze zu sortieren
-
Klicken Sie auf die Titelzeile der Spalte Auswahl um die übergeordneten Elemente in aufsteigender oder absteigender Reihenfolge zu sortieren.
-
Ziehen Sie den Namen eines übergeordneten Elements zu einer neuen Position in der Liste.
- Durch Duplizieren aller Objekte in einem Auswahlsatz wird auch der Auswahlsatz dupliziert.
- Durch Löschen aller Objekte in einem Auswahlsatz wird auch der Auswahlsatz gelöscht.
- Teilobjekt-Auswahlsätze duplizieren mit ihrem obersten Objekt.
- Zu einem Block gemachte Objekte werden aus Auswahlsätzen entfernt.
- Wenn alle Objekte in einem Auswahlsatz zu einem Block gemacht werden, wird der Auswahlsatz entfernt.
Zugriff auf die Befehlszeilenoptionen
- Geben Sie vor dem Befehlsnamen einen Bindestrich ein: -BenannteAuswahlen.
Befehlszeilenoptionen
Liste
Gibt den Auswahlsatz in das Befehlsverlauffenster aus.
Speichern
Erstellt einen neuen Auswahlsatz für ausgewählte Objekte.
Auswählen
Bestimmt einen Auswahlsatz zur Auswahl von Objekten.
Zum Skripten benannter Auswahlen
Der skriptfähige Befehl -BenannteAuswahlen kann in anderen Befehlen ausgeführt (verschachtelt) werden.
-
Verwenden Sie :: (zwei Doppelpunkte) zum Trennen der oberen und untergeordneten Levels.
-
Namen, die Leerstellen enthalten, müssen zwischen doppelte Anführungszeichen gesetzt werden.
Beispiel:
-_Move -_NamedSelections _Select "Selection 01::Extrusion" _Enter 0 10,20
Dieses Makro verschiebt die Extrusionsobjekte in den Auswahlsatz von Auswahl 01 um 10 Einheiten entlang der x-Achse und 20 Einheiten entlang der Y-Achse.
Löschen
Bestimmt einen Auswahlsatz, um ihn aus dem Modell zu entfernen.
Objekte im Auswahlsatz werden nicht gelöscht.
Umbenennen
Ämdert den Namen eines vorhandenen Auswahlsatzes.
ReiterSichtbarkeit
Steuert Sichtbarkeit des Panels Benannte Auswahlen.
ReiterSichtbar (Ja/Nein/Umschalten)
Schaltet das Panel Benannte Auswahlen an bzw. aus oder ändert seinen Sichtbarkeitsstatus.
Ersetzen (Ein/Aus)
Ist der gespeicherte Name vorhanden, ersetzen Sie die vorhandene benannte Auswahl (Ein) oder fügen Sie ihr weitere Objekte hinzu (Aus).
