Mit dem Befehl PolygonnetzTeilen werden Polygonnetze mithilfe eines anderen Objekts in Teile geteilt.
-
Wenn eine Kurve als Teiler ausgewählt ist, wird sie in der z-Richtung der aktuellen K-Ebene „extrudiert“, um das Polygonnetz zu schneiden und zu teilen. Wenn die Kurve fast am Polygonnetz ist, ist die Verwendung des Befehls PolygonnetzMitKurveTeilen zu empfehlen, der die Kurve zum Teilen auf das Polygonnetz zieht.
-
Wenn das Polygonnetz über umgekehrte Seitennormalen verfügt, wird die Teilung fehlschlagen. Führen Sie den Befehl Überprüfen aus, um das Problem zu testen, und PolygonnetzNormalenVereinheitlichen, um das Problem zu beheben.
Schritte
-
Wählen Sie Objekte zum Teilen aus.
-
Wählen Sie Schnittobjekte aus.
Geben Sie "IP" ein und drücken Sie die Eingabetaste, um eine unendliche Ebene als Schnittobjekt einzustellen.
Befehlszeilenoptionen
Toleranz
Auto
Verwendet eine Toleranz, die eher für gut gezeichnete, unter Verwendung von Dokument-Toleranzen erzeugte Polygonnetze geeignet ist. Der Wert wird unter Verwendung von Heuristik berechnet.
Wörtlich
Verwendet Dokument-Toleranzen. Dies ist womöglich nicht der beste Wert, da Polygonnetze oft kleine Eigenschaften aufweisen, die sehr wohl unter die Dokument-Toleranz fallen können.

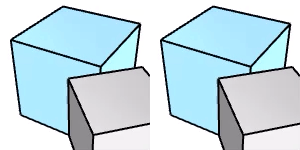

KoplanareSeiten
Behalten
Verwendet koplanare Überlappungen in der Teilungsberechnung.
Verwerfen
Verwirft koplanare Überlappungen.

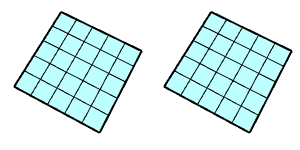

NGonsErzeugen
Sorgt für ein akkurat geteiltes Polygonnetz durch Erzeugung von Ngons entlang der Teilungskante.
NichtgeteiltePoygonnetzeVerwerfen
Wenn die Teilung unvollständig und nur ein Polygonnetz im Ergebnis vorhanden ist, verändern Sie das Dokument nicht.
Siehe auch
Teilen
Unterteilt Objekte, indem andere Objekte als Schnittobjekte verwendet werden.
PolygonnetzkanteTeilen
Unterteilt eine Polygonnetzkante.
PolygonnetzMitKurveTeilen
Unterteilt ein Polygonnetzmit einer Kurve.
