Inset
|
Werkzeugleiste |
Menü |
|---|---|
|
|
SubD/Polygonnetz Bearbeitungswerkzeuge > Inset |
Der Befehl Inset fügt Kanten durch Versetzen der Kanten ausgewählter Polygonnetz-, SubD- oder Flächenverbandseiten um einen bestimmten Abstand nach innen.
Eingabe
- Polygonnetz-/SubD-Flächen
- Flächen und Flächenverbandseiten
Um ausgewählte Seiten mittels Inset zu versetzen
-
Wählen Sie Polygonnetz-, SubD- oder Flächenverbandseiten aus.
-
Geben Sie einen Abstand ein oder wählen Sie zwei Punkte, um den Abstand zu bestimmen.
Befehlszeilenoptionen

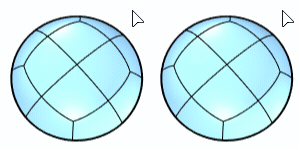

Modus (Nur für mehrere SubD- und Flächenverbandseiten
)
Gruppe (links) versetzt verbundene Seiten als eine Einheit nach innen.
Einzeln (rechts) versetzt die Seiten einzeln.
(Nur-Fläche-Optionen unten)
DurchPunkt
Wählen Sie einen Punkt, durch den die Inset-Kurve verlaufen soll.
Verringert
Verringert=Ein verfeinert nicht die Inset-Kurven, damit sie in die System-Toleranz passen, wie Verringert=Aus dies tut. Der Verfeinerungsprozess könnte viel Zeit in Anspruch nehmen, daher verwendet die Vorschau Verringert=Ein, um ihn zu beschleunigen.
NähtenIgnorieren
Ignoriert die Naht der Eingabefläche.
EckenFalten
Teilt die Seite zwischen jedem Paar von Ecken.
-
Wenn die Seitenbegrenzung keine geraden kanten hat, werden zusätzliche Teilungskanten hinzugefügt.
Teilen
Teilt die Eingabefläche; andernfalls werden nur die Inset-Kurven erzeugt.
AusgabenVerbinden
Teilen=Ja bestimmt, ob die resultierenden Flächen verbunden werden.
Polygonnetz/SubD-Seitenschleifenauswahl (Nachauswahl)
Um eine ganze Seitenschlaufe auszuwählen
-
Klicken Sie auf eine Seite.
-
Doppelklicken Sie die nächste Seite, die die Schleifenrichtung bestimmt.
Um einen Seitenschleifenbereich auszuwählen
-
Klicken Sie auf zwei Seiten in einer Schleife.
-
Doppelklicken Sie auf eine dazwischen und neben einer der ausgewählten Seiten liegende Seite.
Eine Seitenschleife unter Verwendung von Vorauswahl auswählen
Eine Seitenschleife unter Verwendung des Unterobjekt-Filters auswählen
Auswahl einer einzelnen Seite aufheben
-
Strg+klick auf eine ausgewählte Seite.
Auswahl einer Seitenschleife aufheben
-
Strg+Doppelklick auf eine Seite in einer ausgewählten Schleife.
