GeometrischeToleranz
|
Toolbar |
Menu |
|---|---|
|
|
Drafting Other Annotations > Geometric Tolerance |

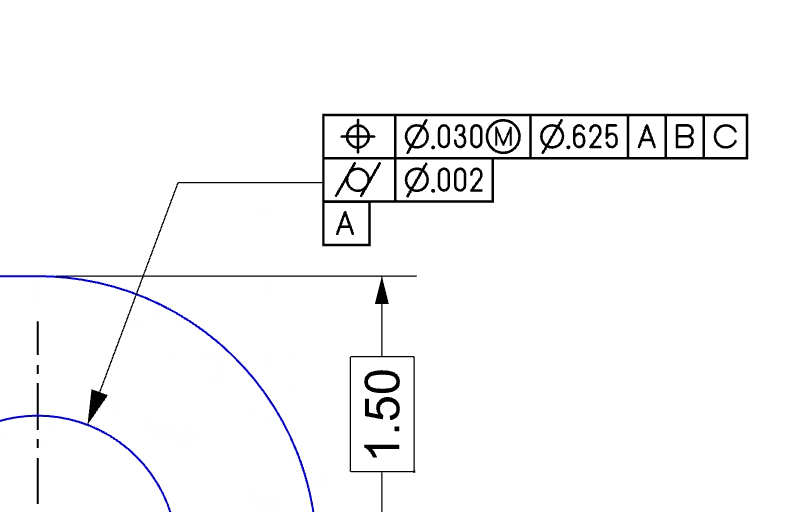

Der Befehl GeometrischeToleranz erzeugt einen Toleranzrahmen für eine geometrische Toleranz als Anmerkungstextobjekt im Modell. Es öffnet sich ein Dialog, in dem Sie die GD&T-Parameter definieren können, einschließlich geometrischer Symbole, Toleranzwerte, Materialbedingungen usw. Geometrische Toleranzen sind von entscheidender Bedeutung, um sicherzustellen, dass die Teile innerhalb akzeptabler Grenzen gefertigt werden und korrekt zusammengebaut werden können.
Vorgehensweise
-
Führen Sie den Befehl GeometrischeToleranz aus.
-
Füllen Sie die Felder im Editor nach Bedarf aus, und klicken Sie dann auf OK.
-
Wählen Sie eine Stelle im Ansichtsfenster, an der Sie den Toleranzrahmen platzieren möchten.
-
Dem Modell wird ein Anmerkungsstil "Geometrische Toleranz" hinzugefügt, um das Erscheinungsbild von Toleranzrahmen zu steuern. Der Stil verwendet eine spezielle GD&T-Schriftart von Peter Kanold, die in der Lage ist, kastenförmige Zeichen zu zeichnen, diese Kästen auszurichten und die formatierten Zeichenfolgen zu erstellen, die für die korrekte Darstellung geometrischer Toleranzen erforderlich sind.
-
Durch Doppelklicken auf einen bestehenden Toleranzrahmen wird der Befehl GeometrischeToleranzBearbeiten ausgeführt, um seinen Inhalt zu bearbeiten. Sie können den Inhalt auch direkt in den Textobjekteigenschaften bearbeiten.
|
Toolbar |
Menu |
|---|---|
|
|
Der Befehl GeometrischeToleranzBearbeiten modifiziert vorhandene Toleranzrahmen für eine geometrische Toleranz.
-
Ein Doppelklick auf einen vorhandenen Toleranzrahmen führt diesen Befehl aus.
