KurveExtrudieren
| Werkzeugleiste | Menü |
|---|---|
|
extrudieren
|
Volumenkörper Planare Kurve extrudieren > Gerade Fläche Kurve extrudieren > Gerade SubD Kurve extrudieren > Gerade |

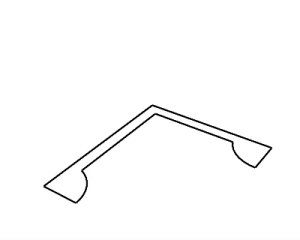

Mit dem Befehl KurveExtrudieren wird eine Fläche erzeugt, indem der Pfad einer Kurve in einer geraden Linie extrudiert wird.
Vorgehenweise
Wählen Sie eine Kurve aus.
Die Eingabe von "0" legt den Extrusionsabstand fest, indem sie am aktuellen KEbene-Ursprung einrastet.
Um den Welt-Ursprung zu fangen, können Sie w0 eingeben.
- Standardmäßig extrudiert eine planare Kurve vertikal zur Kurvenebene. Wenn die Kurve nicht planar ist, geschieht die Extrusion standardmäßig in z-Richtung der aktiven KEbene.
Die Richtung der Extrusionsvorschau im Ansichtsfenster definiert die positive Richtung für die Abstandseingabe.
- Ein Extrusionsobjekt wird nur erstellt, wenn die Eingabekurve planar ist und die Extrusionsrichtung senkrecht zur Kurvenebene steht. Andernfalls wird ein Flächenverband erzeugt. Wenn Sie immer eine Polygonfläche erstellen möchten, können Sie die Option Verwendet Extrusionen, wenn möglich deaktivieren.
Befehlszeilenoptionen
Ausgabe
Fläche
Erstellen Sie eine Extrusion oder ein Flächenobjekt.
SubD
Erstellen Sie ein SubD-Objekt.
- Eine SubD-freundliche Kurve als Eingabe erzeugt ein besseres SubD-Objekt.
- Einige Optionen sind möglicherweise nicht verfügbar, wenn Ausgabe=SubD.
Richtung
Wählen Sie zwei Punkte, um die Extrusionsrichtung zu bestimmen.
BeideSeiten
Extrudiert zu beiden Seiten der Eingabekurve hin.
Volumenkörper
Wenn die Profilkurve geschlossen und planar ist, werden beide Enden des extrudierten Objekts mit planaren Flächen gefüllt und verbunden, um einen geschlossenen Flächenverband zu erzeugen.
EingabeLöschen
Steuert, ob die ursprüngliche Geometrie gelöscht wird.
EingabeLöschen=Nein unterstützt Historie.
AnBegrenzung
Extrudiert das Objekt an eine Begrenzungsfläche.
AnTangentenTeilen
Steuert, ob Berührungspunkte auf der Eingabekurve als verbundene Kanten oder als Flächenknicke auf den Seitenflächen extrudiert werden.
- Die Option AnTangentenTeilen ist nicht verfügbar. wenn der Befehl ExtrusionenVerwenden auf Extrusion eingestellt ist, was standardmäßig der Fall ist.
BasispunktDefinieren
Definiert einen Standort, der als erster Punkt bei der Auswahl von zwei Punkten dient, die den Extrusionsabstand definieren.
