Verlängern
| Werkzeugleiste | Menü |
|---|---|
|
|
Kurve Kurve verlängern > <Optionen> |
Mit dem Befehl Verlängern wird eine Kurve verlängert oder verkürzt.
Schritte
- Wählen Sie ein Begrenzungsobjekt aus, geben Sie eine Länge ein oder drücken Sie die Eingabetaste, um ohne Begrenzungskanten zu verlängern.
- Wählen Sie eine Kurve oder eine Flächenkante nahe des Endes aus.
Die Verlängerung wird automatisch mit der Originalkurve verbunden.
Um an mehrere Objekte zu verlängern, wählen Sie erneut das Ende der Kurve aus, um die Kurve über die erste Begrenzung hinaus zur nächsten zu verlängern. - Wählen Sie das Ende der Verlängerung oder geben Sie eine Länge ein.
Anmerkung
- Sie können eine beliebige Kombination von Kurven, Flächen und Volumenkörper als Begrenzungskanten verwenden.
- Wenn Sie zwei Kurven verlängern wollen, damit sie aufeinander treffen, verwenden Sie den Befehl Anschließen.
Befehlszeilenoptionen

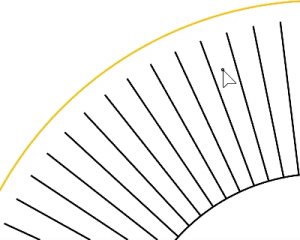

Zaun
Führt den Befehl Freihandauswahl aus, um einen Freihandstrich zu zeichnen. Jeder Teil einer Kurve, der durch den Strich gekreuzt wird, wird bis zur Begrenzung verlängert.
Kurve
Wählen Sie eine bestehende Kurve als Strich aus.
Typ
Ursprünglich
Linien, Polylinien und Polykurven mit einer Linie am Ende zum Verlängern werden mit einer Linie verlängert.
Bögen und Polykurven mit Bogen am Ende zum Verängern werden mit dem gleichen Radiusbogen verlängert.
Andere Kurven werden mit einem weichen Übergang verlängert.
Bogen
Erzeugt eine Bogenverlängerung tangential zur Originalkurve.
Bogenoptionen
Zentrum
Verlängert eine Kurve mit einem Bogen, indem der Mittel- und Endpunkt des Bogens gewählt wird.
Vorgehen bei der Option Zentrum
- Wählt den Bogenmittelpunkt.
- Wählen Sie den Endpunkt des Bogens.
AnPunkt
Verlängert eine Kurve mit einem Bogen, indem der Bogenendpunkt gewählt wird.
Vorgehen bei der Option AnPunkt
- Wählen Sie den Endpunkt des Bogens.
Linie
Erzeugt eine Linienverlängerung tangential zur Originalkurve.
Weich
Erzeugt eine weiche Kurvenverlängerung krümmungsstetig zur Originalkurve.
AnPunkt
Verlängert eine Kurve glatt, indem der Endpunkt der Kurve gewählt wird.
Vorgehen bei der Option AnPunkt
- Wählen Sie den Endpunkt der Kurve.
Verknüpfen (Ja/Nein/Vereinigen)
Bestimmt, ob das verlängerte Segment verknüpft oder mit der Eingabekurve vereinigt wird.
Rückgängig
Kehrt die letzte Operation um.
