FlächeAusKanten
| Werkzeugleiste | Menü |
|---|---|
|
|
Fläche Randkurven |

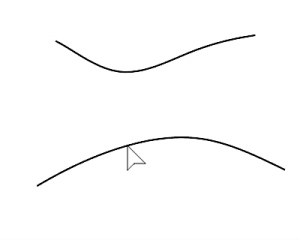

Mit dem Befehl FlächeAusKanten wird eine Fläche aus zwei, drei oder vier ausgewählten Kurven erzeugt. Die Kanten der erzeugten Oberfläche können genau mit den Eingabekurven übereinstimmen.

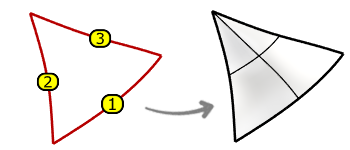

Die Eingabe von drei geschlossenen Kurven erzeugt eine dreiseitige Fläche mit einem Singularitätspunkt, der sich gegenüber der ersten ausgewählten Kurve befindet.

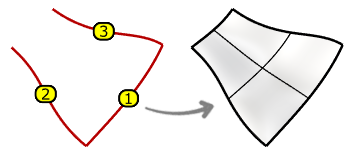

Die Eingabe von drei offenen Kurven erzeugt eine vierseitige Fläche, wenn die mittlere Kurve zuerst ausgewählt wird. Andernfalls entsteht eine unerwartete dreiseitige Oberfläche.
Für geschlossene planare Eingaben kann der Befehl PlanarFläche verwendet werden, wenn eine getrimmte Oberfläche akzeptabel ist.
Vorgehenweise
Wählen Sie die 2, 3 oder 4 Kurven aus und drücken Sie die Eingabetaste.
Oberflächenkanten können als Kurven ausgewählt werden.
