Silhouette
| Werkzeugleiste | Menü |
|---|---|
|
|
Kurve Kurve aus Objekten > Silhouette |
Mit dem Befehl Silhouette werden Konturkurven aus den ausgewählten Flächen, Extrusionen oder Flächenverbänden erstellt.
Verwenden Sie zur Erzeugung zweidimensionaler Kurven aus den Silhouetten den Befehl AufKonstruktionsebeneProjizieren.
Vorgehen
- Wählen Sie eine Fläche oder einen Flächenverband aus.
Hinweis

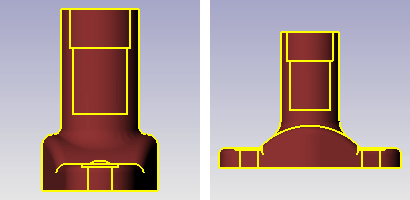

- Wenn Sie ein Modell betrachten, ist die visuelle Kante des Modells an der Stelle, an der das Modell aufhört und der Hintergrund beginnt. Diese visuelle Kante wird manchmal Silhouette oder Horizont des Modells genannt.
- Die Silhouettenrichtung stützt sich auf der aktuellen Ansicht. Wenn Sie z. B. von oben auf einen Donut schauen, besteht die Silhouette aus zwei Kreisen. Wenn Sie einen Donut von der Seite betrachten, sieht die Silhouette ovalförmig aus.
