15 - Tutorial: Sweep, loft ed estrusione - Cuffie

Questo tutorial illustra come creare delle superfici a partire da curve di profilo.

Di seguito, verrà descritto come:

Per scaricare il modello del tutorial

  1. Sul menu Aiuti di Rhino, fare clic su Apprendere Rhino, quindi su Tutorial ed esempi.

  2. Sul pannello Tutorial, in Guida all'uso, fare doppio clic sul file del modello del tutorial Cuffie.3dm.

Creazione dell'auricolare

Per modellare l'auricolare, verranno utilizzati: una superficie loft, uno sweep ad un binario, l'estrusione solida di una curva planare e una superficie di raccordo. La geometria che ne risulta darà luogo a un solido.

Uno dei metodi utilizzabili per creare una superficie è dato dall'uso di curve esistenti che fungono da guida. Quando si genera un loft a partire da una serie di curve, le curve vengono usate come guida per la creazione di una superficie smussata.

Sottoporre le curve a loft per creare una superficie

  1. Fare clic con il tasto destro del mouse sulla vista Prospettica, quindi fare clic sul menu del titolo della vista e su Ombreggiata.

    La vista Prospettica è adesso in modalità di visualizzazione ombreggiata.

  2. Selezionare le tre curve circolari con una finestra di intersezione, come mostrato nell'immagine.

  3. Sul menu Superfici, fare clic su Loft.

  4. Al prompt Trascinare il punto di giunzione da regolare…, notare la visualizzazione delle frecce di direzione della curva nei punti di giunzione.

    In questo modello, le frecce sono state allineate in modo pertinente, quindi non occorre apportare modifiche.

    Premere Invio.

  5. Nella finestra di dialogo Opzioni superfici Loft, fare clic su OK per creare il loft.

Selezione di sotto-oggetti

Mantenere premuti i tasti Ctrl e Maiusc, quindi fare clic per selezionare singolarmente le funzionalità degli oggetti:

Questa operazione viene denominata selezione di sotto-oggetti.

Estrudere il bordo della superficie

Estrudere il bordo della superficie loft sul centro per ottenere l'alloggiamento del magnete sul lato concavo del'auricolare.

  1. Mantenere premuti i tasti Ctrl e Maiusc per selezionare il bordo di superficie al centro della superficie ottenuta con il comando Loft.

  2. Nel menu Solidi, fare clic su Estrudi curva planare > Lineare.

  3. Al prompt Distanza di estrusione..., spostare il cursore sul lato convesso, digitare 2 e premere Invio.

    Questa operazione crea un cilindro solido per l'alloggiamento del magnete che presenta uno spessore di 2 unità e si estende dal bordo della superficie originale.

    Nota: il cilindro appena creato è un oggetto di estrusione (solido). L'alloggiamento del cilindro deve essere aperto dalla parte inferiore.
    Al passo successivo, usare la selezione di sotto-oggetti per rimuovere la faccia inferiore.

Rimuovere la superficie inferiore

  1. Mantenere premuti i tasti Ctrl e Maiusc, quindi fare clic per selezionare la faccia inferiore.

  2. Premere il tasto Canc.

Raccordare o arrotondare il bordo della superficie del cilindro

  1. Nel menu Solidi, fare clic su Raccorda bordi > Raccordo fillet.

    L'impostazione del RaggioSuccessivo corrente deve essere 1.

  2. Al prompt Selezionare i bordi per il raccordo fillet..., selezionare il bordo nella parte superiore del cilindro e premere Invio.

  3. Al prompt Selezionare l'handle per il raccordo fillet da modificare, premere Invio.

    Le superfici che condividono un bordo possono essere unite in una polisuperficie.
    Al passo successivo, verranno unite tutte le superfici presenti.

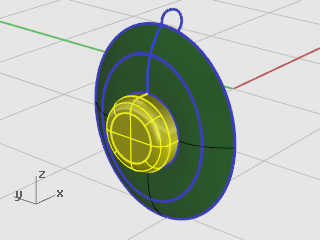

Unire le superfici

  1. Selezionare la superficie e la polisuperficie.

  2. Sul menu Modifica, fare clic su Unisci.

    Per unire le superfici, è necessario selezionare le superfici adiacenti tra di loro e i bordi devono combaciare.

Creazione dell'imbottitura e della calotta

Effettuare lo sweep di una curva attorno al bordo del cono dell'auricolare per creare l'imbottitura lungo il bordo dell'auricolare.

Reimpostare la vista

  1. Sul menu Visualizza, fare clic su Zoom > Zoom estensione tutto.

    Tutte le viste vengono ingrandite o ridotte per mostrare tutti gli oggetti.

  2. Nascondere oppure Cancellare tutte le curve usate per il loft.

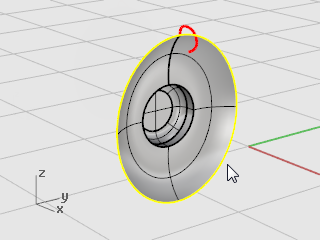

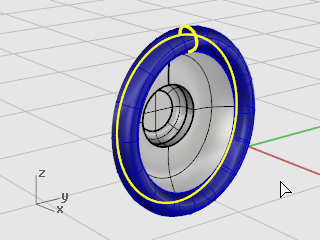

Sweep di una curva lungo un binario

  1. Sul menu Superfici, fare clic su Sweep 1 binario.

  2. Al prompt Selezionare il binario..., selezionare il bordo esterno della superficie loft.

  3. Al prompt Selezionare le curve di sezione..., selezionare la curva di sezione nella parte superiore dell'auricolare, come mostrato, e premere Invio.

  4. Nella finestra di dialogo Opzioni sweep 1 binario, attivare Rigenera binario, quindi fare clic su OK.

Creazione di una superficie da curve piane

  1. Mantenere premuti i tasti Ctrl e Maiusc, quindi fare clic per selezionare il bordo interno dell'imbottitura dell'auricolare, come mostrato nell'immagine.

  2. Sul menu Superfici, fare clic su Da curve planari.

    Viene creata una superficie planare alla base dell'imbottitura.

    Alla base dell'imbottitura, disporre una superficie piana creata dal bordo della superficie ottenuta in precedenza tramite sweep.

Creazione del supporto auricolare

Per completare le cuffie, è necessario modellare sia il supporto che sostiene le cuffie sia la fascia di collegamento tra gli auricolari. Poiché l'auricolare è ormai completato, è possibile disattivare il livello ad esso corrispondente e rendere corrente quello relativo al supporto.

Reimpostare i livelli

  1. Sulla barra di stato, fare clic sul pannello Livelli che mostra l'auricolare.

  2. Rendere corrente il livello Supporto e attivare le Curve di forma del supporto.

  3. Disattivare tutti gli altri livelli.

Reimpostare la vista

Estrudere una curva in un solido

  1. Selezionare la curva chiusa.

  2. Nel menu Solidi, fare clic su Estrudi curva planare > Lineare.

  3. Al prompt Distanza di estrusione..., spostare il cursore a sinistra, digitare 1 e premere Invio.

Raccordare i bordi

  1. Nel menu Solidi, fare clic su Raccorda bordi > Raccordo fillet.

  2. Al prompt Selezionare i bordi per il raccordo fillet..., digitare 0.2 e premere Invio.

  3. Al prompt Selezionare i bordi per il raccordo fillet..., fare clic su ConcatenaBordi e selezionare il bordo anteriore del supporto.

    Viene evidenziato tutto il bordo del solido.

  4. Premere Invio per chiudere la selezione del bordo.

  5. Al prompt Selezionare i bordi per il raccordo fillet..., fare clic su ConcatenaBordi e selezionare il bordo posteriore del supporto.

  6. Premere Invio per chiudere la selezione del bordo.

    Immagine.

  7. Premere Invio per completare la selezione dei bordi.

  8. Al prompt Selezionare l'handle per il raccordo fillet da modificare, premere Invio.

    Questa operazione arrotonda tutti gli spigoli vivi.

Creare una superficie tubolare dalle curve di forma

  1. Selezionare la curva nella parte superiore del supporto.

  2. Sul menu Solidi, fare clic su Forma tubolare.

  3. Al prompt Raggio iniziale..., impostare le opzioni da linea di comando su Chiudi=Piatto e Spessore=No.

  4. Digitare 0.3 e premere Invio.

  5. Al prompt Raggio finale..., premere Invio.

  6. Al prompt Punto per il raggio successivo..., premere Invio.

Per il secondo tubo

  1. Selezionare la curva nella parte inferiore del supporto.

  2. Sul menu Solidi, fare clic su Forma tubolare.

  3. Al prompt Raggio iniziale..., digitare 0.2 e premere Invio.

  4. Al prompt Raggio finale..., premere Invio.

  5. Al prompt Punto per il raggio successivo..., premere Invio.

Creazione della fascia

La fascia di collegamento tra gli auricolari viene realizzata a partire da una serie di ellissi con il comando Sweep lungo un opportuno percorso.

Reimpostare i livelli

  1. Sulla barra di stato, fare clic sul riquadro dei livelli.

  2. Rendere corrente il livello Fascia e attivare il livello Curve di forma della fascia.

    Disattivare tutti gli altri livelli.

Reimpostare la vista

Creare un'ellisse perpendicolare ad una curva

  1. Attivare la modalità Orto.

  2. Nel menu Curve, fare clic su Ellisse > Centro.

  3. Al prompt Centro dell'ellisse..., fare clic su AttornoCurva.

  4. Selezionare la curva.

  5. Al prompt Centro dell'ellisse, eseguire uno snap su una delle estremità della curva della fascia e fare clic.

    Usare lo snap all'oggetto Fine.

  6. Al prompt Fine del primo asse, digitare 0.5 e premere Invio.

  7. Al prompt Fine del primo asse, trascinare il cursore nella direzione X e fare clic.

  8. Al prompt Fine del secondo asse, digitare 2 e premere Invio.

  9. Al prompt Fine del secondo asse, trascinare il cursore nella direzione Y e fare clic.

Disporre in serie una curva lungo un percorso

  1. Selezionare l'ellisse.

  2. Nel menu Trasforma, fare clic su Serie > Lungo una curva.

  3. Al prompt Selezionare la curva di percorso, selezionare la curva della fascia.

  4. Nella finestra di dialogo Opzioni per la serie lungo una curva, sotto Metodo impostare il Numero di elementi su 3.

  5. Sotto Orientamento, fare clic su Freeform e quindi su OK.

Scalare l'ellisse

  1. Selezionare l'ellisse centrale.

    Immagine.

  2. Nel menu Trasforma, fare clic su Scala > Scala 1D.

    Scala1D scala un oggetto in una sola direzione.

  3. Al prompt Punto base..., premere Invio.

  4. Al prompt Fattore di scala o primo punto di riferimento..., digitare 2 e premere Invio.

  5. Al prompt Direzione di scalatura..., trascinare il cursore nella direzione Y e fare clic.

    Immagine.

    Questa operazione ingrandisce il centro dell'ellisse.

Sweep lungo un binario

  1. Sul menu Superfici, fare clic su Sweep 1 binario.

  2. Al prompt Selezionare il binario, selezionare la curva della fascia.

  3. Al prompt Selezionare le curve di sezione, selezionare tre ellissi e premere Invio.

  4. Al prompt Trascinare il punto di giunzione da regolare…, esaminare la direzione e i punti di giunzione della curva per assicurarsi che siano allineati e premere Invio.

  5. Sulla finestra di dialogo Opzioni sweep 1 binario, fare clic su OK.

Arrotondamento delle estremità della fascia

Usare l'ellisse della prima sezione per creare l'estremità arrotondata della fascia. Suddividere anzitutto l'ellisse in due parti uguali.

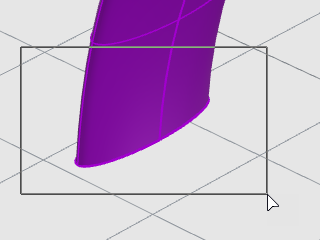

Reimpostare la vista

  1. Sul menu Visualizza, fare clic su Zoom > Zoom finestra.

  2. Nella vista Prospettica, trascinare un rettangolo per includere l'estremità sinistra della fascia per ingrandirla.

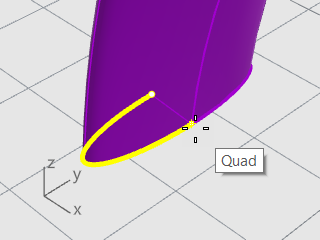

Suddividere l'ellisse in due parti uguali

  1. Nel controllo degli snap all'oggetto, fare clic con il tasto destro del mouse sullo snap all'oggetto Quad.

    Viene attivato lo snap all'oggetto Quadrante. Tutti gli altri vengono disabilitati allo stesso tempo.

  2. Sul menu Modifica, fare clic su Suddividi.

  3. Al prompt Selezionare gli oggetti di taglio..., fare clic sull'opzione Punto.

  4. Al prompt Selezionare curva da suddividere, selezionare l'ellisse.

  5. Al prompt Punto di suddivisione della curva, eseguire uno snap ai due punti quadranti coincidenti con l'asse minore dell'ellisse e fare clic su Invio.

    Immagine.

    A seguito di questa operazione, l'ellisse risulta suddivisa in due parti.

Creare una superficie di rivoluzione

  1. Selezionare la metà sinistra dell'ellisse.

    Immagine.

  2. Sul menu Superfici, fare clic su Rivoluzione.

  3. Al prompt Inizio dell'asse di rivoluzione, eseguire uno snap all'estremità della semi-ellisse e fare e clic.

  4. Al prompt Fine dell'asse di rivoluzione, eseguire uno snap all'altra estremità della semi-ellisse e fare e clic.

    Immagine.

  5. Al prompt Angolo iniziale..., eseguire uno snap all'ellisse su il bordo più esterno della fascia e fare clic.

  6. Al prompt Angolo di rivoluzione..., ruotare la vista per visualizzare l'altro lato.

    Spostare il cursore del mouse verso il basso ed eseguire uno snap per l'altro lato dell'ellisse e fare clic.



    Viene creata una superficie arrotondata all'estremità della fascia.

Eseguire una copia speculare dell'estremità arrotondata

  1. Selezionare l'estremità arrotondata.
    Immagine.

  2. Sul menu Trasforma, fare clic su Copia speculare.

  3. Al prompt Inizio del piano di riflessione..., digitare 0 e premere Invio.

  4. Al prompt Fine del piano di riflessione, trascinare la linea di riflessione nella direzione Y, come mostrato, e fare clic.

    Tenere premuto il tasto Maiusc per spostare il cursore nella direzione ortogonale.

    Immagine.

Unire le superfici

  1. Selezionare le superfici.

  2. Sul menu Modifica, fare clic su Unisci.

    Le tre superfici vengono unite in una polisuperficie.

Creazione del filo dell'auricolare

Usare un livello diverso per creare il filo dell'auricolare.

Reimpostare i livelli

  1. Sulla barra di stato, fare clic sul riquadro dei livelli.

  2. Rendere corrente il livello Curve di forma filo e attivare il livello Filo.

    Disattivare tutti gli altri livelli.

Reimpostare la vista

Creare l'elica

  1. Sul menu Curve, fare clic su Elica.

  2. Al prompt Estremità iniziale dell'asse..., fare clic su AttornoCurva.

  3. Al prompt Selezionare la curva, selezionare la curva free-form lunga.

  4. Al prompt Raggio e punto iniziale..., digitare 1 e premere Invio.

    In questo modo, viene impostato il raggio dell'elica.

  5. Al prompt Raggio e punto iniziale..., impostare Giri=30 e NumPuntiPerGiro=8.

  6. Al prompt Raggio e punto iniziale..., nella vista Destra, trascinare il mouse a sinistra e fare clic.

    Tenere premuto il tasto Maiusc per spostare il cursore nella direzione ortogonale.

Reimpostare la vista

  1. Dal menu Visualizza, fare clic su Zoom > Zoom finestra.

  2. Nella vista Prospettica, eseguire uno zoom sull'estremità sinistra dell'elica appena creata.

Far combaciare l'elica con le curve finali ed unirle

  1. Sul menu Curve, fare clic su Modifica curve > Combina.
  2. Al prompt Selezionare la curva aperta da modificare - scegliere un punto presso un'estremità, scegliere un punto presso l'estremità sinistra dell'elica.
  3. Al prompt Selezionare la curva aperta da combinare - scegliere un punto presso un'estremità, selezionare il punto presso l'estremità inferiore della curva verticale.
    Immagine.
  4. Nella finestra di dialogo Combina due curve, sotto Continuità, fare clic su Tangenza e selezionare Unisci.
  5. Ripetere i passi 1 -4 per l'altra estremità dell'elica.
    Immagine. Immagine. Immagine.

Creazione del filo dell'auricolare

  1. Sul menu Solidi, fare clic su Forma tubolare.

  2. Al prompt Selezionare il binario, selezionare la seconda curva dell'elica.

  3. Al prompt Raggio iniziale..., digitare 0.2 e premere Invio.

  4. Al prompt Raggio finale..., premere Invio.

  5. Al prompt Punto per il raggio successivo, premere Invio.

Creare il secondo filo

  1. Selezionare la curva in alto a sinistra.

  2. Sul menu Solidi, fare clic su Forma tubolare.

  3. Al prompt Raggio iniziale..., digitare 0.1 e premere Invio.

  4. Al prompt Raggio finale..., premere Invio.

  5. Al prompt Punto per il raggio successivo, premere Invio.

Copia speculare delle parti delle cuffie

Eseguire una copia speculare delle varie parti per creare l'altra metà delle cuffie.

Reimpostare i livelli

  1. Sulla barra di stato, fare clic sul riquadro dei livelli.

  2. Attivare tutti i livelli.

Reimpostare la vista

Eliminare tutte le curve di forma

  1. Premere il tasto Esc per deselezionare qualunque elemento selezionato.

  2. Sul menu Modifica, fare clic su Selezione oggetti > Curve.

  3. Premere il tasto Canc.

Effettuare una copia speculare della metà sinistra delle cuffie

  1. Nella vista Frontale, selezionare gli oggetti con l'auricolare, il supporto il filo piccolo e l'ellisse ruotata, come mostrato nell'immagine.

  2. Sul menu Trasforma, fare clic su Copia speculare.

    Il comando CopiaSpeculare dipende dalla vista attiva. Esso usa il piano di costruzione nella vista attiva per definire il piano di riflessione. Il piano di riflessione è perpendicolare al piano di costruzione. Specificando i due punti per i quali passa il piano di riflessione, è possibile determinare la posizione degli oggetti riflessi.

  3. Al prompt Inizio del piano di riflessione, digitare 0 e premere Invio.

    Questa operazione imposta il primo punto della linea di riflessione speculare.

  4. Al prompt Fine del piano di riflessione, attivare la modalità Orto e, trascinando la linea di riflessione speculare verticalmente, fare clic su un punto.

Vimeo video linkUlteriori informazioni

Al seguente link, è disponibile un tutorial video che mostra un metodo più sofisticato di modellazione delle cuffie, che usa la funzione "Gumball" di Rhino: Modellazione di cuffie stereo.





Rhinoceros 6 for Windows © 2010-2018 Robert McNeel & Associates. 18-Jul-2023
