10 - 註解 - 尺寸標註與文字

Rhino 的尺寸標註指令可讓您加入以下的註解功能到模型：

尺寸標註

您可以使用選擇的字型、度量單位、小數位數、文字與箭頭大小及文字對齊方式來標註物件的尺寸。

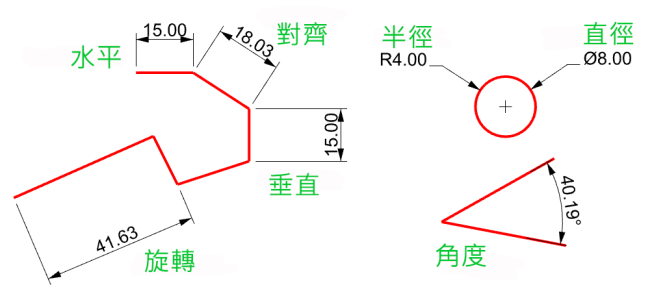

尺寸標註的指令包含多種尺寸選擇的可能性:

在建立尺寸標註後，您可以選取各種尺寸標註、編輯尺寸標註文字、開啟控制點移動尺寸標註的項目及刪除尺寸標註。

尺寸標註是以目前的註解型式建立，您可以在文件內容 (檔案 > 內容 > 註解型式) 建立新的註解型式、控制標註文字的大小與字型及其它標註內容。

附註: 幾何圖形若有變更，尺寸標註也會跟著更新。變更尺寸標註的數字，關聯的幾何圖形並不會跟著更新。

Text 指令可以在模型中建立文字區塊。

Leader 指令可以建立有箭頭的標註引線及文字。

Dot 指令可以建立文字點。

註解點總是正對視圖平面，註解點預設以圖層的顏色顯示，註解點在螢幕上的大小是固定的，不會因為視圖縮放而改變在螢幕上的大小。

Hatch 指令可用直線組成的圖案填滿曲線邊界內的區域。

Make2D 指令可建立選取的物件在不同視圖的輪廓線，投影至個別視圖的工作平面成為平面曲線，然後放置到世界 XY 平面。

Make2D 指令的選項可從目前的視圖、目前的工作平面建立符合美國或歐洲標準的四視圖 2D 圖面，設定隱藏線圖層及是否顯示正切邊緣。

Notes 指令可在模型裡儲存文字資訊，您可以直接在附註面板輸入文字，如果您在儲存模型時附註面板是開啟狀態，下次開啟同一個模型檔案時附註面板也會是開啟狀態。
